1500V三相储能变流器
三电平ANPC拓扑，最高效率99%智能风冷，45°C环温不降额·工作电压范围宽，1500V不降额无功功率调节范围-1~+1·具备孤岛运行、一次调频、黑启动、自动并离网切换功能支持高低电压穿越高防护等级(IP55)支持多机并联，方便扩展
产品说明
产品特点：
- 三电平ANPC拓扑，最高效率99%
- 智能风冷，45°C环温不降额
- 工作电压范围宽，1500V不降额
- 无功功率调节范围-1~+1
- 具备孤岛运行、一次调频、黑启动、自动并离网切换功能
- 支持高低电压穿越
- 高防护等级（IP55）
- 支持多机并联，方便扩展

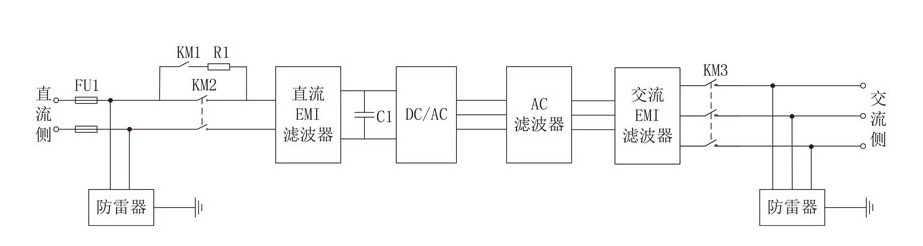

电路框图：
系统参数：
| 产品型号 | KE-5120-1.250MW/0.69kV | KE-5120-1.725MW/0.69kV |
|---|---|---|
| 直流侧参数 | ||
| 最大直流电压 | 1500V | |
| 直流电压范围 | 1000-1500V | |
| 最大直流电流 | 1403A | 1936A |
| 直流输入路数 | 1 | |
| 交流侧参数 (并网) | ||
| 交流输出功率 | 1250kVA@45°C / 1375kVA@30°C | 1725kVA@45°C / 1897kVA@30°C |
| 最大交流电流 | 1046A@45°C / 1151A@30°C | 1443A@45°C / 1587A@30°C |
| 额定交流电压 | 690V | |
| 交流电压范围 | 586.5-759V | |
| 额定电网频率 | 50Hz/60Hz | |
| 交流电流谐波 | <1.5% (额定功率) | |
| 功率因数 | >0.99 (>20%负载) | |
| 无功功率可调节范围 | -1~+1 | |
| 交流侧参数 (离网) | ||
| 额定交流电压 | 690V | |
| 交流电压范围 | 586.5-759V | |
| 交流电压谐波 | <3% (线性负载) | |
| 不平衡负载能力 | 100% | |
| 额定输出频率 | 50Hz/60Hz | |
| 系统参数 | ||
| 隔离类型 | 无变压器隔离 | |
| 最大效率 | 99% | |
| 防护等级 | IP55 | |
| 工作温度范围 | -35~+60°C(>45°C降额运行) | |
| 允许湿度范围 | 0~100%(无冷凝) | |
| 海拔高度 | 5000m(>2000m降额) | |
| 冷却方式 | 智能强迫风冷 | |
| 通讯接口 | RS485, CAN, Ethernet | |
| 尺寸(宽x高x深) | 1000x2400x1500mm | |
| 重量 | 约1500kg | |
