1500V储能升压变流一体机
电网适应能力强,满足35kV及以下电压等级·三电平ANPC拓扑,效率高智能风冷，45°C环温不降额·工作电压范围宽，1500V不降额无功功率调节范围-1~+1具备孤岛运行、一次调频、VSG、黑启动、自动并离网切换功能支持高低电压穿越高防护等级(IP55变流器/IP54其他)
产品说明
产品特点：
- 电网适应能力强,满足35kV及以下电压等级
- 无功功率调节范围-1~+1
- 三电平ANPC拓扑,效率高
- 具备孤岛运行、一次调频、VSG、黑启动、自动并离网切换功能
- 智能风冷，45°C环温不降额
- 支持高低电压穿越
- 工作电压范围宽，1500V不降额
- 高防护等级（IP55 变流器/IP54 其他）

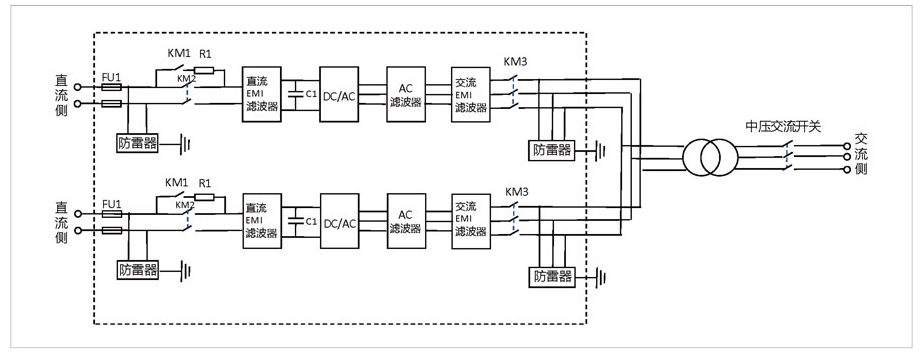

电路框图：
系统参数：
| 产品型号 | KE-5120-2.5MW/35kV | KE-5120-3.45MW/35kV |
|---|---|---|
| 直流侧参数 | ||
| 最大直流电压 | 1500V | |
| 直流电压范围 | 1000-1500V | |
| 最大直流电流 | 1403A*2 | 1936A*2 |
| 直流输入路数 | 2 | |
| 交流侧参数 (并网) | ||
| 交流输出功率 | 2500kVA@45°C/2750kVA@30°C | 3450kVA@45°C/3795kVA@30°C |
| 最大交流电流 | 2092A@45°C/2302A@30°C | 2886A@45°C/3175A@30°C |
| 额定交流电压 | 690V | |
| 交流电压范围 | 586.5-759V | |
| 额定电网频率 | 50Hz/60Hz | |
| 交流电流谐波 | <1.5% (额定功率) | |
| 功率因数 | >0.99 (>20%负载) | |
| 无功功率可调节范围 | -1~+1 | |
| 交流侧参数 (离网) | ||
| 额定交流电压 | 690V | |
| 交流电压范围 | 586.5-759V | |
| 交流电压谐波 | <3% (线性负载) | |
| 不平衡负载能力 | 100% | |
| 额定输出频率 | 50Hz/60Hz | |
| 变压器参数 | ||
| 隔离方式 | 干式变压器 | |
| 变压器额定功率 | 2500kVA | 3450kVA |
| 变压器最大功率 | 2750kVA | 3795kVA |
| LV/MV电压 | 0.69/35kV | |
| 系统参数 | ||
| 最大效率 | 99% | |
| 防护等级 | IP55(变流器)/IP54(其他) | |
| 工作温度范围 | -35~+60°C(>45°C降额运行) | |
| 允许湿度范围 | 0~100%(无冷凝) | |
| 海拔高度 | 5000m(>2000m降额) | |
| 冷却方式 | 智能强迫风冷 | |
| 通讯接口 | RS485, CAN, Ethernet | |
| 尺寸(宽x高x深) | 7200*3000*3000mm | |
| 重量 | 约15000kg | |
