一二次融合智能断路器

ZW20-12一二次融合智能断路器是由断路器本体、KE-7112配电自动化馈线终端及配套电压、电流互感器组成的整套装置。主要用于交流50Hz、电压10~12kV的三相电力系统，主要用于分断、关合电力系统中的负荷电流、短路电流及过载电流。可以满足故障检测、保护控制和通信功能等要求。ZW20-12断路器采用共箱式结构，箱体内置真空灭弧室，用于开断短路电流及负荷电流。箱体内部充入零表压的六氟化硫气体，保证箱体内部的绝缘性和密封性。ZW20-12断路器具有开断性能优良，绝缘强度高，密封性好，终身免维护等优点，适合用于城镇配电网使用。

在线留言电话：15373099319

产品说明

概述

ZW20-12一二次融合智能断路器是由断路器本体、KE-7112配电自动化馈线终端及配套电压、电流互感器组成的整套装置。主要用于交流50Hz、电压10~12kV的三相电力系统，主要用于分断、关合电力系统中的负荷电流、短路电流及过载电流。可以满足故障检测、保护控制和通信功能等要求。

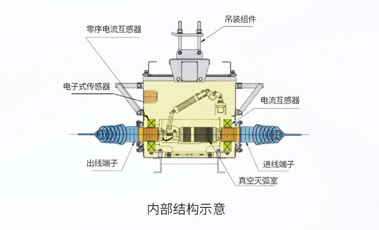

ZW20-12断路器采用共箱式结构，箱体内置真空灭弧室，用于开断短路电流及负荷电流。箱体内部充入零表压的六氟化硫气体，保证箱体内部的绝缘性和密封性。ZW20-12断路器具有开断性能优良，绝缘强度高，密封性好，终身免维护等优点，适合用于城镇配电网使用。

断路器可内置一体式电磁式电流互感器或电子式传感器，可满足国网对线损测量及保护控制等功能要求。电子式传感器体积小、采集精度高、采集范围广、无二次开路危险，是配电网柱上智能开关的主流发展趋势，既适用于城区配网利用高精度的电子式传感器计算线损、控制负荷，又适用于用户分界断路器实现用户侧的故障定位及快速隔离，防止停电面积扩大。

智能断路器适用于多种通讯方式构建的配电网自动化建设，智能断路器配备的KE-7112型配电自动化馈线终端可以选装多种通讯模块，支持无线公网GPRS/GSM、光纤EPON、光纤以太网接口，支持MODBUS、IEC101、IEC104等电力通讯规约。

产品特点

A、断路器采用共箱式结构，内置真空灭弧室。箱体内部采用六氟化硫绝缘，绝缘强度高。
B、断路器出线端采用专用型硅橡胶固体绝缘，耐高温，防紫外线，防闪络，抗污染，不易老化。出现套管与箱体之间使用“V”型密封条，密封效果好，不易老化。
C、结构紧凑，绝缘强度高。密封强度高，断路器整机防护等级达到IP67级。
D、采用优质碳钢喷塑外壳或不锈钢外壳，减少凝露，无锈蚀，主回路及二次元件、操作机构均密封在箱体内，不受外界环境影响，外观简洁大方。
E、 KE-7112系列控制器经过严苛的环境耐受试验，具有耐高温、抗凝露的特点，适合户外环境长期运行。
F、军品级航空插头，保证插接可靠，防护等级高。电缆采用电子式传感器专用信号传输电缆，屏蔽干扰，保证整组设备优良的采集精度。
G、内置电磁式电流互感器，及电子式电压传感器。信号采集精度高、安装方便，满足线损测量及线路保护的使用需求。

产品依据标准

GB/T 1984《高压交流断路器》
GB/T 11022《高压开关设备和控制设备标准的共用技术要求》
DL/T 593-2016《高压开关设备和控制设备标准的共用技术要求》
GB/T 3309《高压开关设备常温下的机械试验》
DL/T 403-2017《高压交流真空断路器》

使用的环境条件

序号	名称		单位	标准值
1	周围空气温度	最高气温	°C	+60
		最低气温		-40
		最大日温差	K	25
2	海拔		m	2000
3	太阳辐射强度 (户外)		W/cm²	0.1
4	污秽等级			IV
5	覆冰厚度		mm	12
6	风速/风压 (户外)		m/s / Pa	34/700
7	湿度	日相对湿度平均值	%	≤95
7	湿度	月相对湿度平均值		≤90
8	耐受地震能力	水平加速度	g	0.3
8	耐受地震能力	垂直加速度		0.2

主要技术参数

序号	项目		单位	数值
1	额定电压		kV	12
2	额定频率		Hz	50
3	额定电流		A	630
4	额定短路开断电流		kA	20
5	额定峰值耐受电流 (峰值)		kA	50
6	额定短时耐受电流		kA	20
7	额定短路关合电流 (峰值)		kA	50
8	机械寿命		次	10000
9	额定短路开断电流开断次数		次	30
10	工频耐压 (1min) : (湿) (干) 相间、对地/断口	干试	kV	42/48
10	工频耐压 (1min) : (湿) (干) 相间、对地/断口	湿试		34
11	雷电冲击耐受电压 (峰值)		kV	75/85
12	二次回路1min工频耐压		kV	2
