概述：

GCD固定分隔式开关柜由动力配电中心(PC)柜和电动机控制中心(MCC)两部分组成，适用于发电厂、变电站、工矿企业等电力用户作为交流电50Hz，最大工作电压至690V，最大工作电流至6300A的配电系统中，作为动力配电、电动机控制及照明等配电设备的电能转换分配控制之用。

本系列产品具有分断能力高，动热稳定性能好，结构先进、合理、电力方案切合实际，系列性、适用性强，各种方案单元任意组合，一台柜体所容纳的回路较多，节省占地面积，外型美观，防护等级高，安全可靠，维护方便等优点。

本产品符合IEC439标准，也符合GB/T7251.12-2023《低压成套开关设备和控制设备》国家标准。

使用环境条件：

• 海拔高度不得超过4000米；
• 周围空气温度不高于+40°C，并且24h内其平均温度不高于+35°C，周围空气不低于-25°C；
• 大气条件：空气清洁，相对湿度在温度为+40°C时不超过50%，在温度较低时允许有较高的相对湿度，例如+20°C时为90%；
• 没有火灾、爆炸危险、严重污染、化学腐蚀及剧烈震动的场所；
• 与垂直面倾斜不超过5°C；
• 控制中心适应于以下温度的运输和储存过程，-25°C~55°C，在短时间内(不超过24h)，不超过70°C；
• 如上述适用条件不能满足时，应由用户在订货时向我公司提出，协商解决。

主要技术参数：

结构特点：

GCD的基本柜架为组合装配式结构，柜架的全部结构件都经过镀锌、喷塑处理通过螺钉紧固互相连接成基本柜架，再按需要加上门、挡板、隔板、安装支架以及母线和电器组件等零件，组装成一台完整的控制中心柜，本柜结构有以下特点：

• 柜架
  • 柜架采用异型钢材，用螺栓连接的无焊接结构。

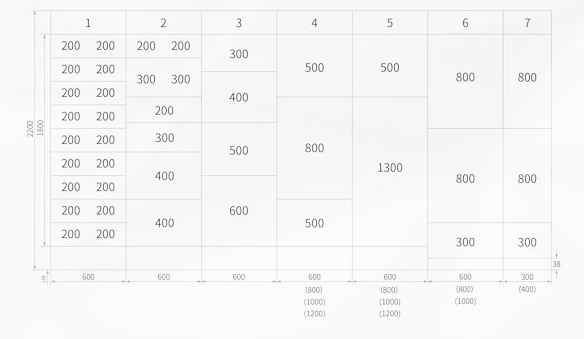

  • a.零部件的成型尺寸、开孔尺寸、设备间隔实行模数化。(模数E=200mm);
  • b.内部结构采用镀锌处理；
  • c.外部经磷化处理，然后采用静电环氧粉末喷涂；
  • d.柜架分成母线、功能单元、电缆三个相互隔离的区间，可防止事故扩散和便于带电维修。
• 功能单元
  • a.功能单元：馈电部分、发动机部分、公用电源部分
  • b.抽屉层高度模数为200mm，分为1单元，2单元，3单元三个尺寸系列。单元回路额定电流在630A以内。
  • c.每台MCC柜最多能安装9个1单元抽屉。
  • d.隔室的门板由主开关的操作机构与抽屉进行机械连锁，主开关在合闸位置时，门锁打不开。
  • e.主开关的操作机构可用一把撬锁锁定在合闸或分闸位置，可安全进行电器设备的维修。
  • f.功能单元隔室采用金属隔板隔开；
  • g.隔室中的活门，随着抽屉的推进和拉出自动打开和封闭，使之在隔室中不能触及垂直电源。
  • h.功能单元背面具有主电路进出线插头，辅助回路二次插头及接地插头。
• 母线系统
  • a.GCD母线系统采用三相四线制、三相五线制、水平线装于柜顶，N线、PE线既可以装于柜顶，也可以装于柜下部。
  • b.三相水平母线采用铜母线，机械强度高，散热性好。
  • c.垂直母线采用聚碳酸脂工程塑料外壳封闭。

说明：
