产品介绍：
GCK型低压抽出式开关柜由动力配电中心 (PC) 柜和电动机控制中心 (MCC) 两部分组成，适用于发电厂、变电站、工矿企业等电力用户作为交流电50Hz，最大工作电压至690V，最大工作电流至6300A的配电系统中，作为动力配电、电动机控制及照明等配电设备的电能转换分配控制之用。
本系列产品具有分断能力高，动热稳定性好，结构先进、合理、电力方案切合实际，系列性、适用性强，各种方案单元任意组合，一台柜体所容纳的回路较多，节省占地面积，外形美观，防护等级高，安全可靠，维护方便等优点。
本产品符合IEC439标准，也符合GB/T7251.1-2023《低压成套开关设备和控制设备》国家标准。

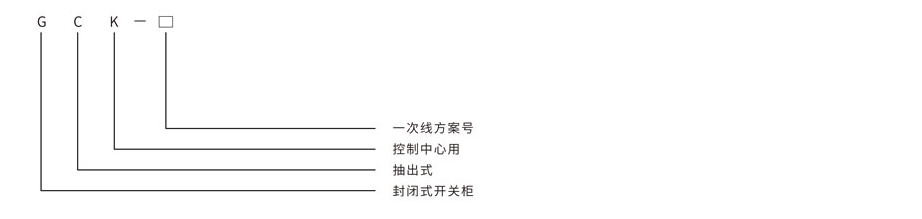

型号含义：
使用环境条件：
- 海拔高度不得超过4000米；
- 周围空气温度不高于+40℃，并且24h内其平均温度不高于+35℃，周围空气不低于-25℃；
- 大气条件：空气清洁，相对湿度在温度为+40℃时不超过50%，在温度较低时允许有较高的相对湿度，例如+20℃时为90%；
- 没有火灾、爆炸危险、严重污染、化学腐蚀及剧烈震动的场所；
- 与垂直面倾斜不超过5℃；
- 控制中心适应于一下温度的运输和储存过程，-25℃~55℃，在段时间内 (不超过24h)，不超过+70℃；
- 如上述适用条件不能满足时，应由用户在订货时向我公司提出，协商解决。
主要技术参数：
- 额定工作电压：交流400V、690V
- 辅助回路额定电压：交流220V、380V；直流110V、220V
- 额定频率：50Hz、60Hz
- 额定绝缘电压：1000V
- 额定电流：水平母线≤6300A，垂直母线600-1600A
- 额定短时耐受电流：100kA/1s
- 额定峰值电流：220kA/0.1s
- 工频实验电压：主回路2500V/1min，辅助回路1760V/1min
- 功能单元分断能力：65kA（有效值）
- 外壳防护等级：IP40
- 母线设置：三相四线制、三相五线制
- 操作方式：就地、远方、自动。
结构特征：
GCK的基本框架为组合装配式结构，框架的全部结构件都经过镀锌、喷塑处理，通过螺钉紧固互相连接成基本框架，再按需要加上门、挡板、隔板、抽屉、安装支架以及母线和电器组件等零件，组装成一台完整的控制中心柜，本柜结构有以下特点：
- 框架采用异形钢材，用螺栓连接的无焊接结构。
- a、零部件的成型尺寸、开孔尺寸、设备间隔实行模数化。(模数E=200mm)；
- b、内部结构件采用镀锌处理；
- c、外部经磷化处理，然后采用静电环氧粉末喷涂；
- d、框架分成母线、功能单元、电缆三个相互隔离的区间，可防止事故扩散和便于带电维修。
- a、功能单元：馈电部分、发动机部分、公用电源部分
- b、抽屉层高度模数为200mm，分为½单元、1单元、1½单元、2单元、2½单元、3单元六个尺寸系列。单元回路额定电流630A以内。
- c、每台MCC柜最多安装9个1单元抽屉或18个½单元的抽屉。
- d、隔室的门板由主开关的操作机构与抽屉进行机械连锁，主开关在合闸位置时，门锁不打开。
- e、主开关的操作机构可用一把撬锁锁定在合闸或分闸位置，可安全进行电器设备的维修。
- f、功能单元隔室采用金属隔板隔开。
- g、隔室中的活门，随着抽屉的推进和拉出自动打开和封闭，使之在隔室中不能触及垂直电源。
- h、功能单元背面具有主电路进出线插头，辅助回路二次插头及接地插头。
- a、GCK母线系统采用三相四线制、三相五线制、水平线装于柜顶，N线、PE线既可以装于柜顶，也可以装于柜下部。
- b、三相水平母线采用铜母线，机械强度高、散热性好。
- c、垂直母线采用聚碳酸脂工程塑料外壳封闭。
