随着经济发展，产品定制化，能源安全可靠性，用电舒适性体验成为人们追求的目标，这些越来越高的要求给产品制造商，能源供给方和基础设施建设者们带来巨大挑战。为了应对这一挑战，本公司结合在工厂、过程、楼宇自动化及软件和数据分析方面卓越的专业知识与经验提出了全面的解决方案：
- 全集成自动化（TIA）
- 全集成能源管理（TIP）
- 全面楼宇解决方案（TBS）
SIVACON 8PT 智能低压配电解决方案
在工业、楼宇以及基础设施中，各种系统的运行都依赖于安全可靠的电能供应，即使是短暂的停电也有可能造成严重的后果。为此，您需要能够应对各种意外事故的产品和系统来满足安全要求。本公司作为全球领先的低压配电系统供应商，为客户提供稳定可靠，安全智能的配电解决方案。无论是能源安全，还是能效管理，此产品凭借其卓越的安全可靠性为您保驾护航。
产品说明

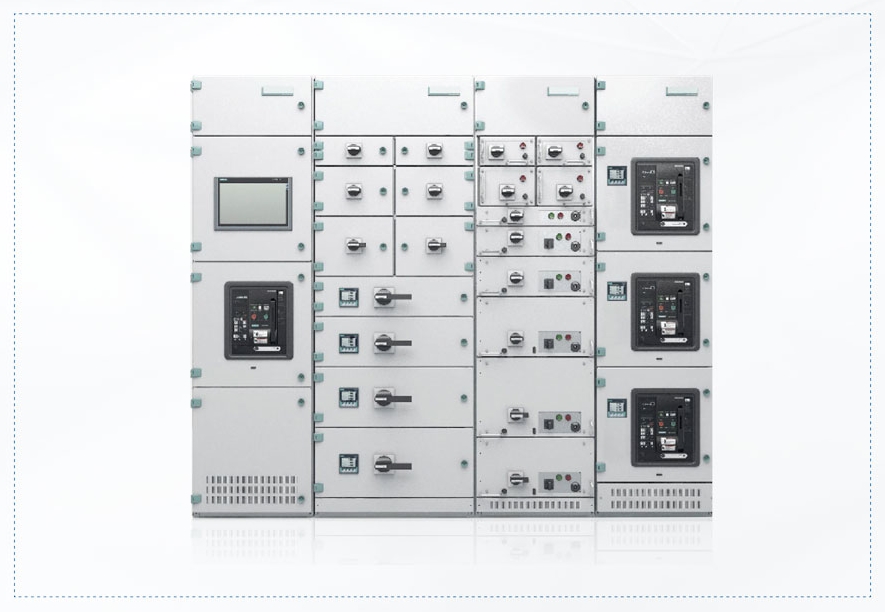

低压开关柜
我们为全球超过100个国家和地区，
提供配电解决方案
提供配电解决方案
稳定可靠、安全智能配电解决方案
在工业、楼宇以及基础设施中，各种系统的运行都依赖于安全可靠的电能供应，即使是短暂的停电也有可能造成严重的后果。为此，您需要能够应对各种意外事故的产品和系统来满足安全要求。
本公司作为全球领先的低压配电系统供应商，为客户提供稳定可靠，安全智能的配电解决方案。无论是能源安全，还是能效管理，此产品凭借其卓越的安全可靠性为您保驾护航。
数字化、智能化，低压配电解决方案

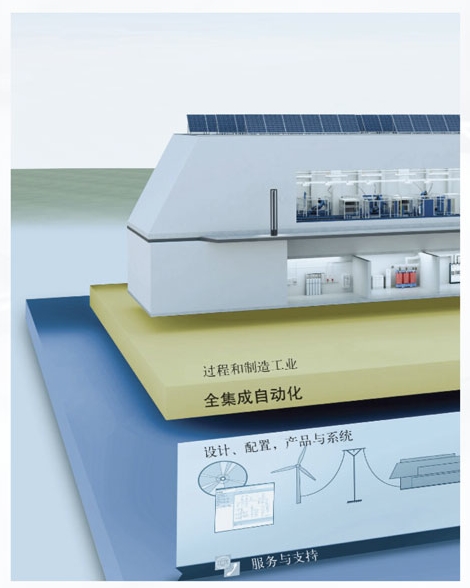

TIA
全集成自动化
TIP
全集成能源管理
TBS
全面楼宇解决方案
TIA
TIP
TBS

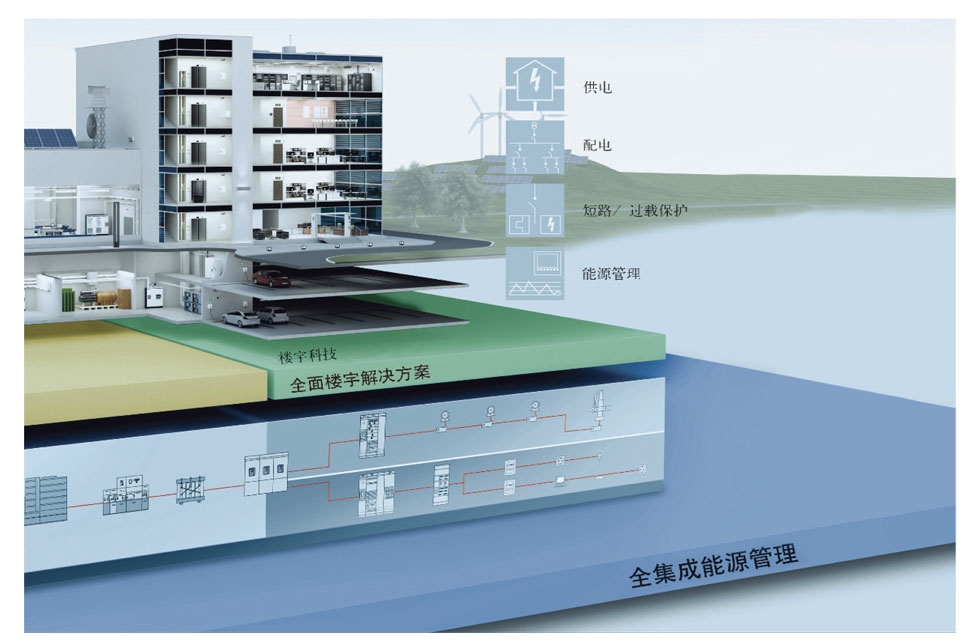

智能数字化手段迎接电气化未来挑战与机遇
安全、可靠、高效
精确测量采集，快速高效上传
对于工业、楼宇和基础设施领域来说，电能始终是一种重要能源：到 2035 年，电能的全球需求将会再上升三分之二。由于电能是提高企业可用性和盈利能力的一种杠杆，每个企业都有其具体的要求与挑战，需要多样化、精确和可定制的供电系统，为此本公司提供的全集成能源管理TIP解决方案在整个客户价值链中扮演着最重要的角色。
全集成能源管理 (TIP) 是针对工业、楼宇和基础设施领域的集成供电解决方案。通过本公司全面的供电产品线，涵盖所有电压等级的软硬件产品、系统的解决方案，可实现安全、可靠和高效的供电系统。全集成能源管理覆盖了在复杂配电环境中进行供电所需的一切。通过与工业和楼宇自动化系统的对接，可挖掘全集成供电解决方案的全部潜力。
而作为全集成能源管理 TIP 解决方案现场级数据采集最重要的一个环节，全新的数字化低压配电解决方案能够保证能源电力数据精确测量，采集，控制，通过数据分析，实现整个配电系统的管理及优化。

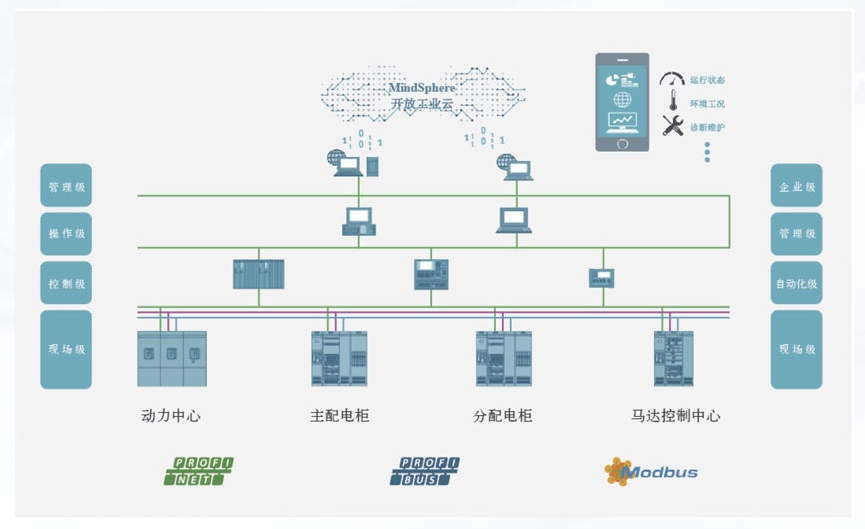

强大的能源管理系统
融入到全集成能源管理 TIP、基于云的开放式操作系统解决方案
- TIP 现场级数字化解决方案，融入了本公司高度智能化元器件可与本公司其他智能化设备自由组态，构成满足各类通讯协议 (Profinet, Profibus, Modbus, RTU...)的通讯网络，实现数据透明化的互联互通，为其上层级的控制级，操作级，管理级等提供可靠精确的电力数据，沿整个价值链提供安全可靠和高效的供电系统，让企业能够将精力完全集中于核心业务上。
- Powermanager 具有优秀的设备集成能力，灵活的组网形式，能够全面监视用电设备工作状况，稳定的系统运行能力让客户随时随地了解设备工作状态。
- 数字化解决方案融入到开放云平台，为客户提供完美数字化解决方案：云平台通过 收集应用电力数据，结合专业的软件，对数据进行分析，利用数据实现降低成本、提高能效以及预测性维护等价值。

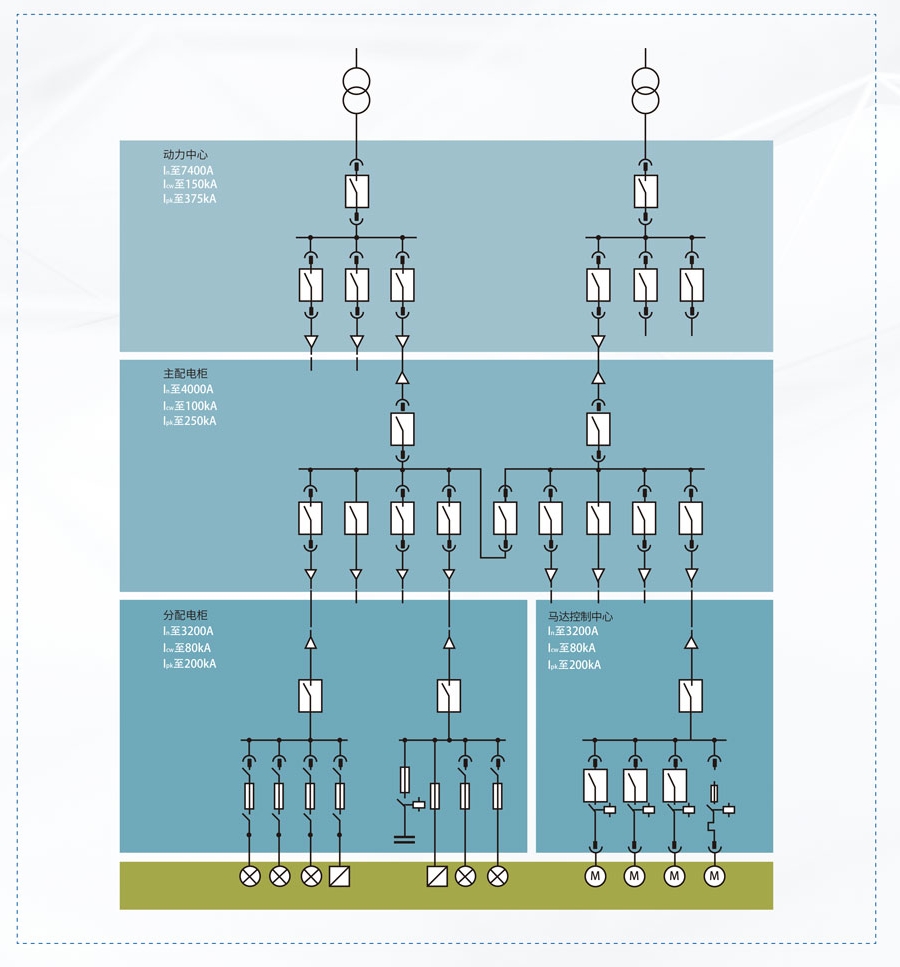

在低压网络中的各种应用
智能低压配电解决方案
更安全、更可靠、更高效、更智能的用电体验
本公司将电气化, 自动化, 数字化的力量融入到各行各业, 以前所未有的高度, 速度, 深度和精度让关键所在逐一实现, 为您也为全社会创造更美好的生活。智能低压配电解决方案是本公司坚持创新创造价值这一永恒不变信仰的最新力作, 融入全新一代智能化元器件的低压配电柜将为您提供更安全, 更可靠, 更高效, 更智能的用电体验:
- 远程操作, 改善人员操作环境, 提升生产效率, 节约企业成本
- 统一操作、监控、参数化界面 Powerconfig
- 在线电能质量监测, 提前故障报警, 快速故障诊断
- 生成设备运行报告, 跟踪设备健康状态, 提高资产运行效率
- 能耗大数据分析, 改善电能质量, 优化配电方案, 实现节能增效
安全智能的解决方案
- 通过基于 IEC61439 标准的验证试验和 IEC61641 标准的内燃弧试验，优异的柜体强度通过了地震和机械冲击实验，确保智能柜体满足客户任何恶劣工况的要求。

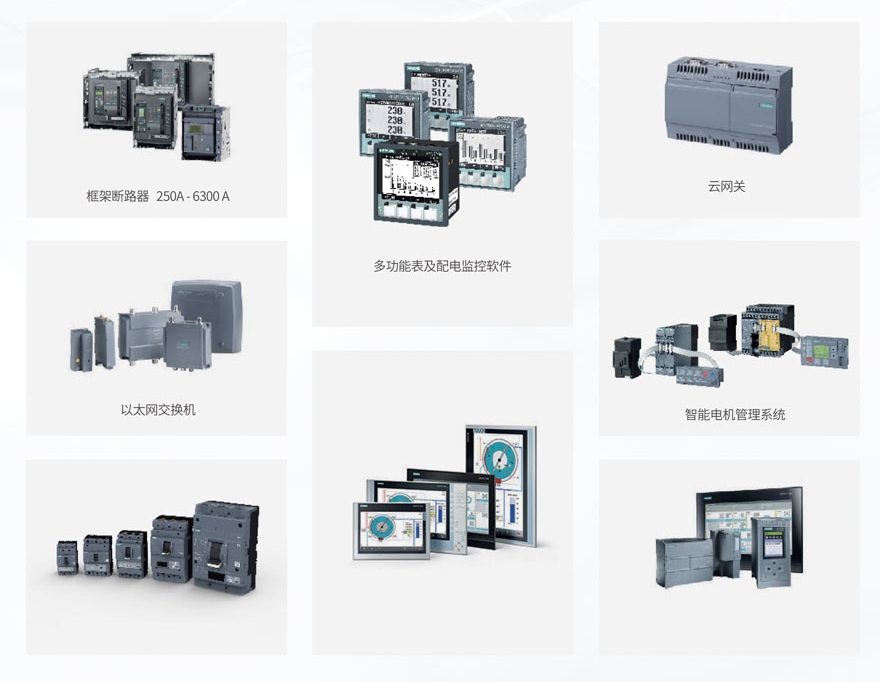

- 带通讯功能的全新一代低压保护元器件 精准测量上传整个配电系统各项参数，在各智能配电终端实时监测预警，做到故障快速诊断，为用户提供持续可靠的供电保障。
- 融入信 智能马达管理系统，满足电机控制和自动化系统所有功能要求，包括满足安全标准要求的电机故障安全关断功能，为客户生产线提供持续的安全可靠保障。
- 通过温度监控传感器和烟雾报警感应器，能够实时对柜体内各个关键带电体和连接点进行监测，将异常的发热情况通过通讯网络快速传递到各类终端设备进行预警，从而消除安全隐患。
独有的柜体结构满足数字化通讯要求
- 位于柜体前顶部独立的二次布线隔室能够有效屏蔽电磁干扰，具有良好的电磁兼容性。
- 抽屉二次插件带有独立的通讯接口，确保数据传输的快速性，准确性，连续性。
为您提供全方位的解决方案
一台框架式断路器
大电流进出线馈电回路
最大至 6300A
两台框架式断路器大电流进出线
馈电回路 (上面回路可作母联)
2000A/2500A
三台框架式断路器
同时为进出线馈电回路
最大至 1600A
抽出式抽屉柜
提供 1/2 抽屉功能单元
其最大容量至 100A
固定分隔柜
可实现1/2固定分隔
无功功率补偿柜
非扼流型至500kvar
扼流型至350kvar
能够满足您的各种应用需求
模块化结构
让您面对客户定制化需求随心所欲
模块化技术能使开关柜完美地适应各种要求
- 水平母线连接方便
- 水平母线统一布置在开关柜的上方
- 器件可任意装入器件隔室，它与水平母线系统和开关柜的深度尺寸无关
- 器件隔室的深度尺寸大
- 可根据要求来分隔各功能隔室 (符合 IEC61439-2 规定的形式1至形式4)
- 可靠墙安装或自由落地安装
- 电缆可选用上进线或下进线
- 电缆可柜前连接或柜后连接
智能低压配电解决方案
更经济，更安全，更智能
- 智能低压配电解决方案一直致力于创新方案的推出，以帮助客户应对日益多变充满挑战的应用需求。更经济，更安全，更智能是我们的追求目标，也是我们给客户的承诺。
技术特点：
- 更多水平母排规格选择性，更优化的母排结构设计，实现更高性价比
- 1/2功能单元，实现更高的装容密度
- 通讯专用的二次接插件
- 独有的二次走线通道，保障智能方案通讯高质量
- 专利技术通过内部燃弧故障试验，确保现场设备和人员的安全，保障供电安全可靠性

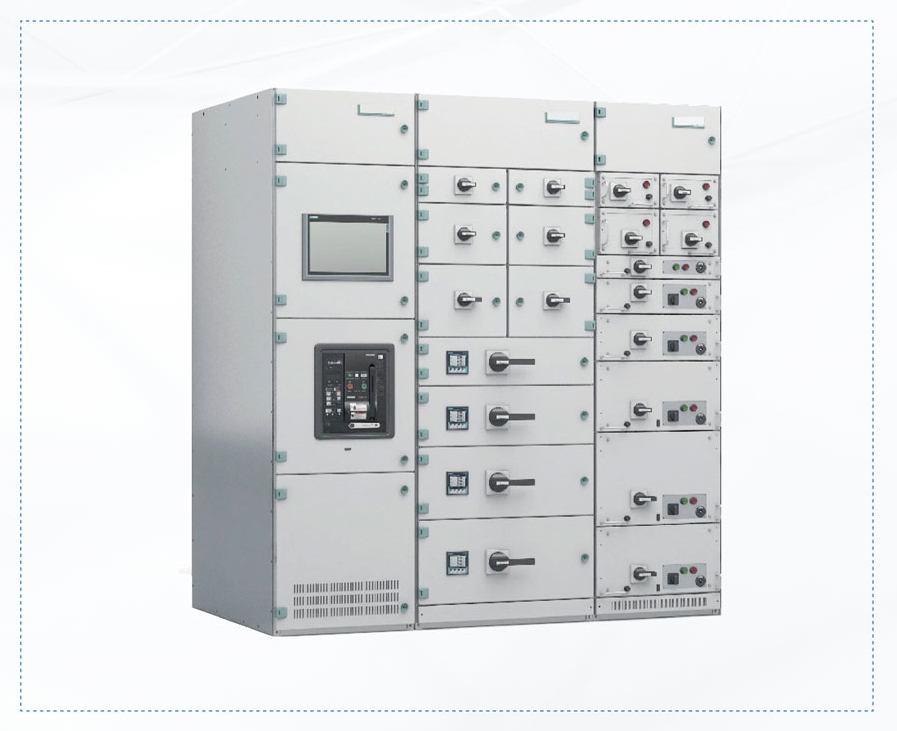

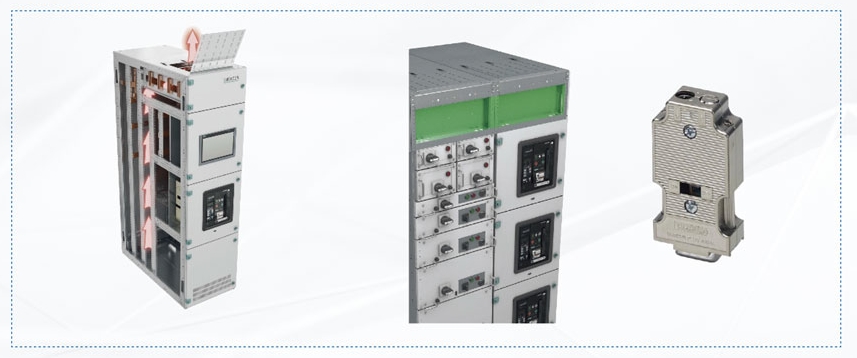

智能配电柜
有多重技术手段, 通过柜体内燃弧故障试验, 有效保障相关设备和人员安全
内部燃弧故障是低压开关柜内一种严重的短路故障, 引起故障的原因有多种: 不当的操作, 接线错误, 外来物的侵入都能导致这类事故的发生。发生燃弧故障后, 开关柜体内部的温度可高达 20000°C, 并有大量的气体和能量产生, 一旦这些能量突破柜体的强度极限, 势必会引起严重的设备和人员安全事故。本公司配电柜柜体坚固, 采用原装进口的防爆级别铰链和门锁, 加上位于柜顶的泄弧通道技术, 能够有效避免内燃弧故障引起的设备人员安全事故: 当发生燃弧故障时, 柜内的气体和能量会通过该泄弧通道得到有效, 快速的释放, 从而保障人员设备安全。
单组水平母排达到 5000A
更多母排规格选择性, 单组水平母线载流量达到业界最高5000A, 给客户带来更多的经济效益。
智能配电柜能够提供完整的数字化解决方案
位于柜体前顶部单独的二次布线隔室能够有效屏蔽电磁干扰具有良好的电磁兼容性。
抽屉二次插件带有单独的通讯接口, 保证数据快速的传输速率, 确保传输数据连续性, 准确性。

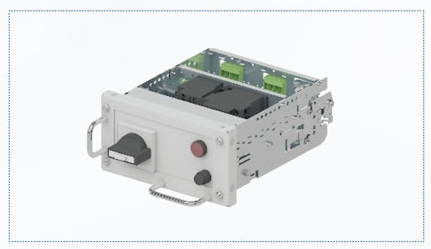

1/2抽出式抽屉方案
1/2 抽出式抽屉单元:整柜 1800mm 有效安装高度, 融合全新一代塑壳断路器产品 3VA, 实现最大装容密度达 18个回路, 最大限度的减小客户投资成本。
1/2 抽屉回路最大电流等级达 100A, 为业界最高。
领导地位参数让您从容应对各种挑战
| 技术参数 | |
| 通用数据 | |
| 标准规范 | IEC 61439 -1&2, IEC TR 61641, IEC 60529 |
| 方案应用 | 配电, 马达控制 |
| 配电 | 至6300A |
| 电容补偿 | 至500kvar |
| 马达控制中心 | 至250kW-415V/690V |
| 电气参数 | |
| 额定冲击耐受电压 | 8kV/12kV |
| 过电压类别 | III/IV |
| 额定绝缘电压 | 690V/1000V |
| 额定工作电压 | 至 690 VAC (50/60Hz) |
|
水平母线
|
|
| 额定限制短路电流 (Icc) | 100kA |
| 内部燃弧故障 |
50kA-0.3s 690V 100kA-0.5s 415V |
| 接地系统 | TT/IT/TNS/TNC |
| 通讯 | |
| 通讯协议 | Profibus, Profinet, Modbus总线 |
| 机械参数 | |
| 内部分割形式 | 至4b |
| IP防护等级 | IP30-IP54 |
| 应用环境 | IR 3 (室内3) |
| 表面处理 | |
| 支撑结构 | 镀锌/覆铝锌/粉末喷涂/涂漆 |
| 外壳 | 镀锌/覆铝锌/粉末喷涂/涂漆 |
| 门 | 粉末喷涂/涂漆 |
| 外形尺寸 | |
| 高 | 2200/2600 |
| 宽 | 400/600/800/1000/1200 |
| 深 | 600/800/1000/1200 |

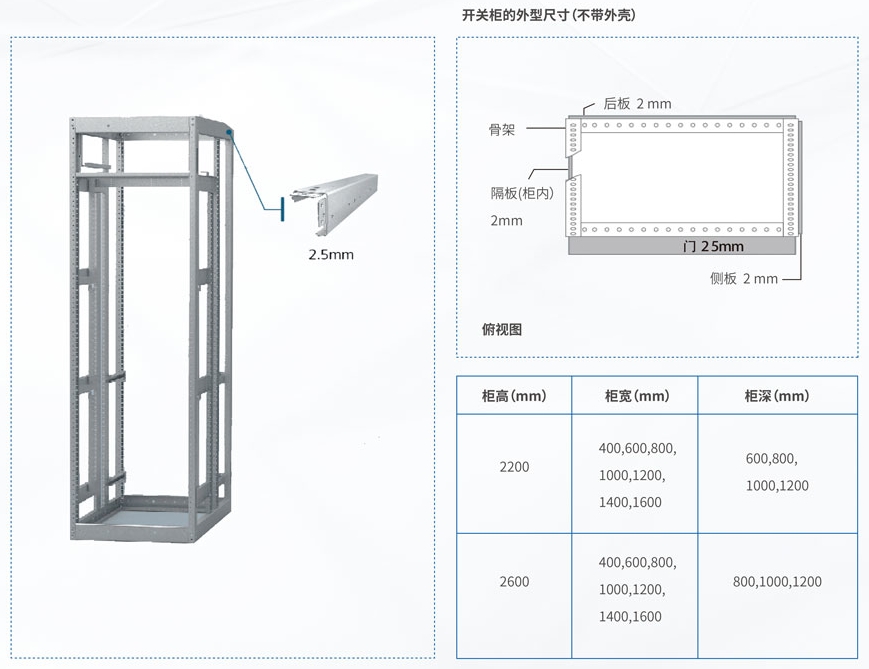

框架和外壳尺寸
框架尺寸精准稳固
框架是开关柜的承重结构，本产品的型材构造简单，易于加工制造，框架拼装便利，强度高。它有两种结构形式：螺钉连接式和焊接式
- 框架上带有模数为25mm的孔，可供各种用途的扩展
- 门体机动灵活，能满足各种要求。门的最大开启角度可至180°
- 门锁可靠防止柜门意外弹开
- 柜顶装有释压装置
表面处理
可选用喷涂、粉末喷涂、镀锌或覆铝锌
材料
框架和外壳均用钢板制成，其厚度为：
框架：2.5mm
外壳：2.0mm
防护等级符合 IEC 60529 的规定
自然通风型柜体
非通风型柜体

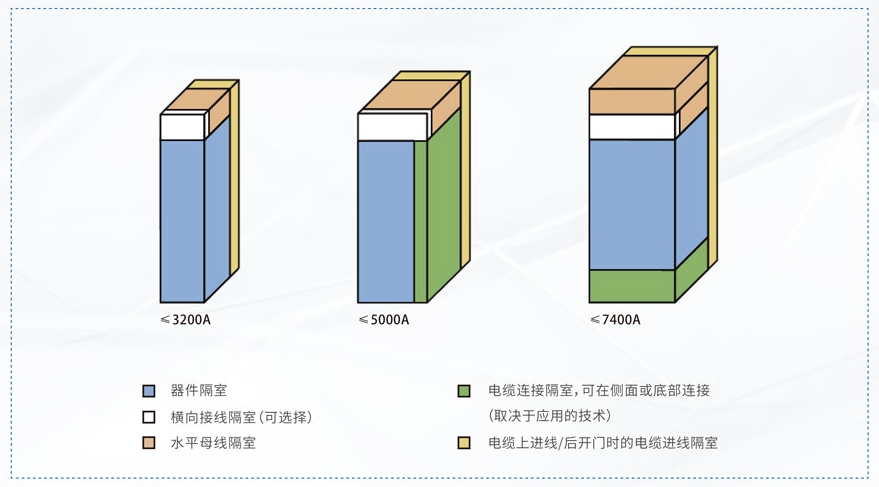

灵活多变的水平母线系统
满足不同的使用需求
各种规格的水平母线方案，满足了各种不同的需求
母线模块既经济又安全：
- 水平母线位于柜体的顶部
- 单组水平母线额定电流可至 5000A, 双组水平母线额定电流可至7400A
- 根据实际需要划分额定电流等级
- 额定短时耐受电流 Icw/Ipk 可至 150kA(1s)/375kA
- 母线隔室与器件隔室相互隔离
- 从柜顶能够便利的进行母线的并柜连接
- 具有电弧屏障，可对内部故障电弧进行限制

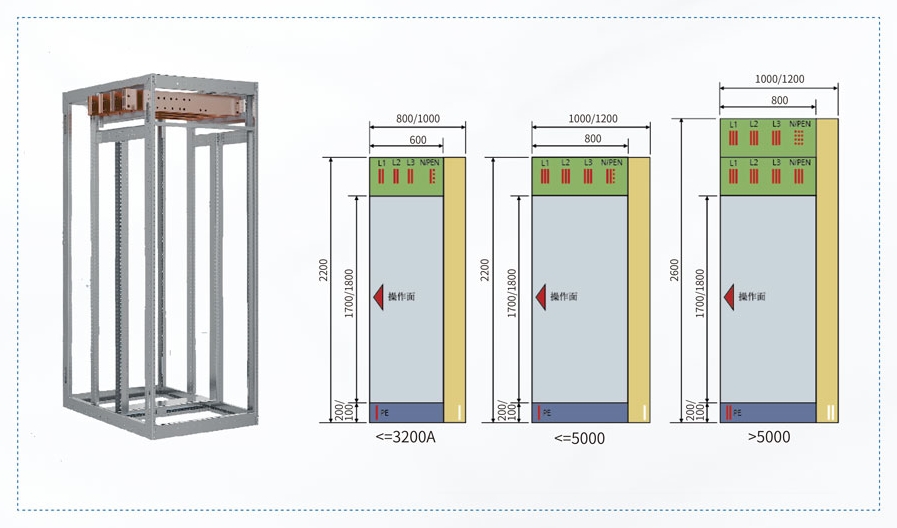

| 接线操作方向 | 前开门 | 前开门 | 后开门 | |
|---|---|---|---|---|
| 进出线入口 | 底部 | 顶部/底部 | 顶部/底部 | |
| 柜体高度 x 深度 (mm) | 单组双拼排母线系统, In <= 3200A | 2200x600 | 2200x800 | 2200x1000 |
| 单组三拼排母线系统, In <= 5000A | 2200x800 | 2200x1000 | 2200x1200 | |
| 双组三拼排母线系统, In <= 7400A | 2600x800 | 2600x1000 | 2600x1200 | |
