KYN61-40.5
产品说明
主要特点：
- 柜体结构采用组装式,断路器采用手车落地式结构；
- 配用全新型复合绝缘真空断路器,并具有互换性好更换简单之特点；

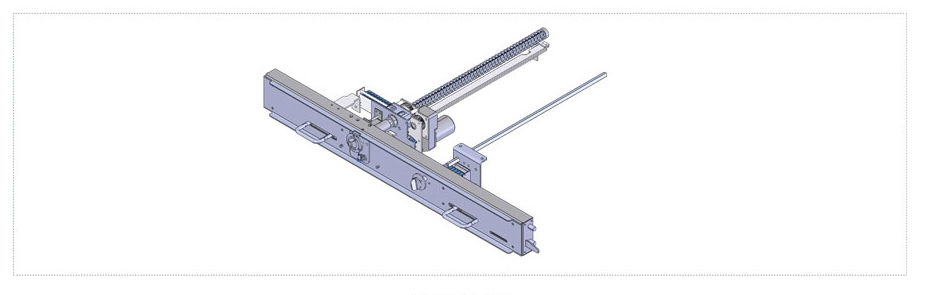

- 手车车架中装有丝杠螺母推进机构,可轻松移动手车,并防止误操作而损坏推进结构；
- 所有的操作均可在柜门关闭状态下进行；
- 主开关、手车、开关柜门之前的联锁均采用强制性机械闭锁方式,满足“五防”功能；
- 电缆室空间充裕,可连接多根电缆;快速接地开关用于接地和回路短路；
- 外壳防护等级IP4X,手车室门打开状态下,防护等级IP2X；
- 产品符合GB/T11022-2020、GB/T3906-2020、DL/T404-2018及参照采用国际IEC-298标准。
使用环境条件：
- 环境温度:上限+40°C,且24h内测得的平均值不超过35°C,下限-10°C。
- 海拔高度:海拔不超过4000m。
- 相对湿度:日平均值不超过95%,月平均值不超过90%。
- 地震烈度:不超过9烈度。
- 水蒸汽压力:日平均值不超过2.2kPa,月平均值不超过1.8kPa。
- 周围环境:无火灾、爆炸危险、严重污秽、化学腐蚀及剧烈振动的场所。
概述：
KYN61-40.5铠装移开式交流金属封闭开关柜(以下简称开关柜)系三相交流量50Hz,额定电压40.5kV的户内成套配电装置。作为发电厂、变电站及工矿企业接受和分配电能之用,对电路起到控制、保护和检测等功能,还可用于频繁操作的场所。
主要技术参数：
| 序号 | 名称 | 单位 | 数据 |
|---|---|---|---|
| 1 | 额定电压 | kV | 40.5 |
| 2 | 额定电流 | A | 1250 1600 2000 2500 3150 |
| 3 | 额定频率 | Hz | 50 |
| 4 | 额定短时耐受电流 | kA | 20 25 31.5 |
| 5 | 额定峰值耐受电流 | kA | 50 63 80 |
| 6 | 额定工频耐受电压 | kV | 95/1min |
| 7 | 额定雷电冲击耐受电压 | kV | 185 |
| 8 | 额定短路持续时间 | s | 4 |
| 9 | 防护等级 | IP4X |
| 序号 | 名称 | 单位 | 数据 |
|---|---|---|---|
| 1 | 额定电压 | kV | 40.5 |
| 2 | 额定频率 | Hz | 50 |
| 3 | 额定工频耐受电压 | kV | 95/1min |
| 4 | 额定雷电冲击耐受电压 | kV | 185 |
| 5 | 额定电流 | A | 1250 1600 2000 2500 3150 |
| 6 | 额定短时耐受电流 | kA | 20 25 31.5 40 |
| 7 | 额定短路开断电流 | kA | 20 25 31.5 40 |
| 8 | 额定峰值耐受电流 | kA | 50 63 80 100 |
| 9 | 额定短路持续时间 | ms | 4 |
| 10 | 分闸时间 | ms | 30≤t≤60 |
| 11 | 合闸时间 | s | 50≤t≤100 |
| 12 | 额定短路开断电流次数 | 次 | 30 |
| 13 | 机械寿命 | 次 | 12000 |
| 名 称 | 单 位 | 数 据 | |
|---|---|---|---|
| 额定操作电压 | 分闸线圈 | V | DC 220/110 AC 220/110 |
| 合闸线圈 | |||
| 额定操作电流 | 分闸线圈 | A | 0.96(220V) 1.05(110V) |
| 合闸线圈 | |||
| 储能电机功率 | W | 230 | |
| 储能电机额定电压 | V | DC 220/110 AC 220/110 | |
| 储能时间 | s | ≤12 | |

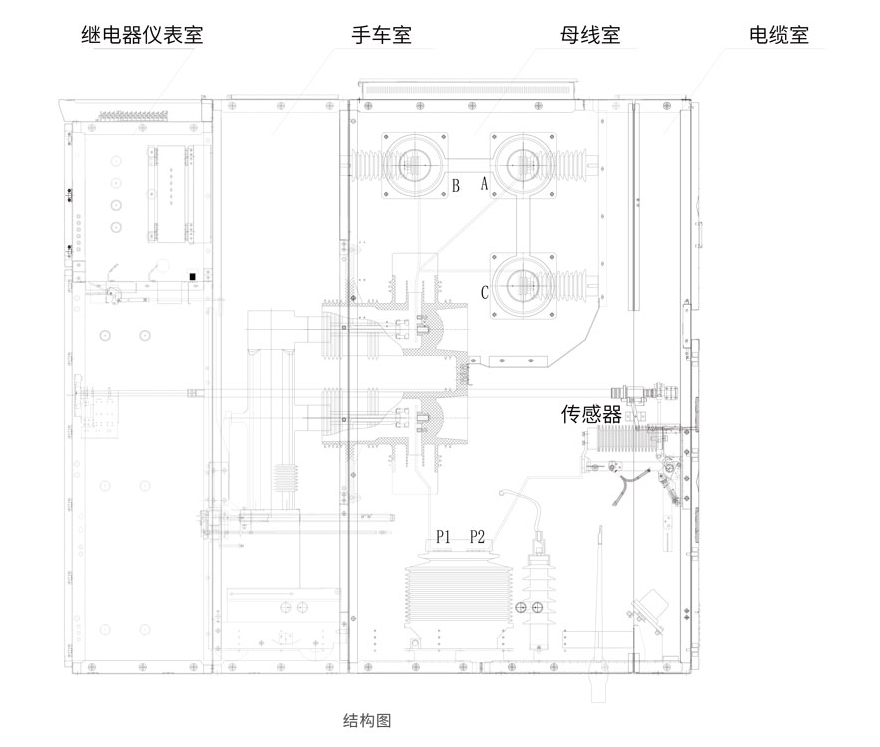

开关柜结构说明

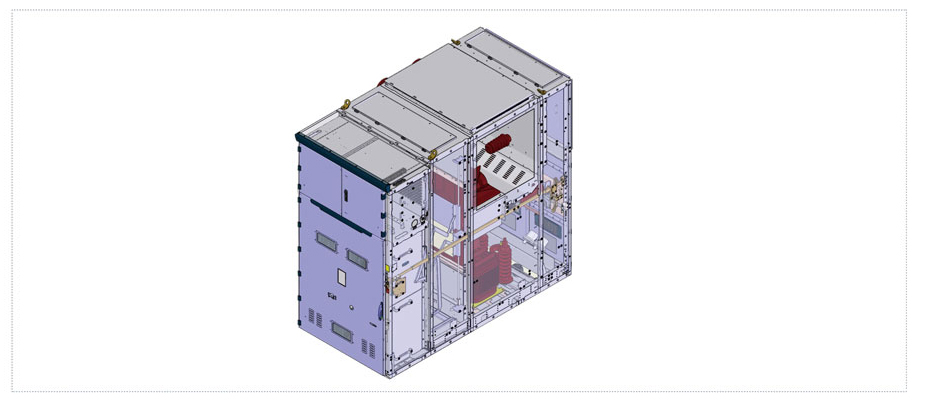

开关柜按GB/T3906-2020和IEC298中铠装式金属封闭开关设备标准而设计。整体由柜体和可抽出部分(手车)两部分组成。柜体结构为组装式，用螺栓栓接组合成型。金属装甲隔板开关柜内部分隔为断路器室、主母线室、电缆室和继电器仪表室。外壳防护等级达到IP3X，各隔室间防护等级为IP2X，并且所有金属结构均可靠接地，主回路系统的各隔室有独立自持力的压力释放通道。
外壳与隔板
开关柜的外壳和隔板是冷轧钢板经数控机床加工和折弯之后拉接而成，因此装配好的开关柜能保证结构尺寸的一致性。开关柜隔板为断路器室、主母线室、电缆室和继电器仪表室，各部分以接地的金属隔板分隔。
手车
手车根据用途可分为断路器手车、电压互感器手车、计量手车、隔离手车等，各类手车的外型尺寸相同，相同用途的手车具有互换性。手车在柜内有试验/隔离位置和工作位置，每一次位置都设有联锁装置以保证手车处于以上两位置时不能随意移动。
断路器隔室
断路器隔室内安装了特定的轨道供手车移动。断路器在试验位置与工作位置之间移动时，隔离活门自动打开或关闭，保障了工作人员不触及带电体。手车可在柜门关闭的情况下被操作，通过观察窗可看到手车在柜内所处的位置，同时看到手车上的任何功能标志。
母线小室
主母线从一个开关柜引至另一个开关柜通过分支小母线和静触头盒固定，在穿越邻柜侧板时用母线套管固定。全部母线采用复合绝缘方式。
继电器室
继电器室内板面板可安装控制保护元件、计量、显示仪表、继电监测显示器等二次元件。
电缆隔室
电缆室内可安装PT、接地开关、避雷器和多根电缆。

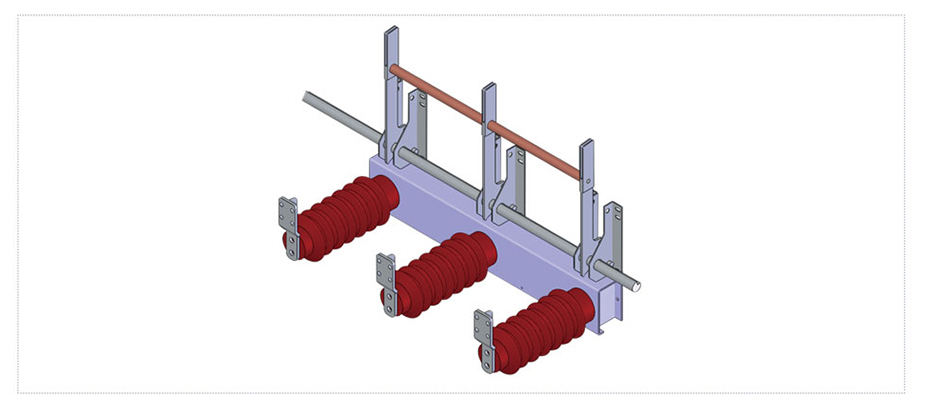

接地装置
在电缆室内，单独设有5x50mm²的接地母线，此母线能贯穿相邻各柜，与柜体良好接触。
联锁装置
开关柜具有可靠的联锁装置，切实保障了操作人员及设备的安全：
当接地开关在合闸位置时，手车不能从试验/隔离位置移至工作位置，且后门不可能打开，防止了误入带电间隔。
当手车完全拉出柜外或手车在柜内试验/隔离位置且接地开关联锁解锁时，可以进行接地开关合闸操作；手车在工作位置时，不能闭合接地开关，防止了带地送电操作；防止了误将接地开关在闭位置时将手车推至工作位置。
断路器手车在试验/隔离位置或工作位置时，才能操作断路器，且断路器合闸后手车无法移动，防止了带负荷误推拉手断路器。
各柜体间可实现电气联锁。
