SIVACON 8PT 智能低压配电解决方案（二）

大多数用电设备是接在这类开关柜的下游，因此从开关设备的长期运行可靠性与人身安全性来看，它具有特殊的意义·通过型式试验而确保安全性门关闭时可实现试验和分离位置转换·断路器是装入在各自相互独立的隔室中各额定电流等级均具有最佳的接线条件电缆可从柜顶或柜底连接

在线留言电话：15373099319

产品说明

—— 抽出式设计

可靠性高, 适用性强

装有电动机回路及电缆馈电回路的抽出式设计具有最佳的安全性及适用性, 并提供了较高的操作方便性

利用导向的抽出式机构, 先进的抽出式设计原理, 可快速的进行更换及调整

抽出式设计提供了较高的适用性

通过型式试验具有较高的安全等级
各功能单元模块可带电进行扩展或替换
出线 / 电机回路分别可至 630A 和 250kW
可带有熔断器或非熔断器保护
垂直母线最大可至 2050A
垂直母线额定短时耐受电流 Icw/lpk 可至 80kA (1s)/180kA

试验位置和分离位置柜体的防护等级为 IP30
所有的功能单元具有标准的操作界面
在供电侧及馈电侧满足电气隔离电气间隙要求
最小整单元高度为 100mm, ½ 单元为 150mm 高实现更高装容密度

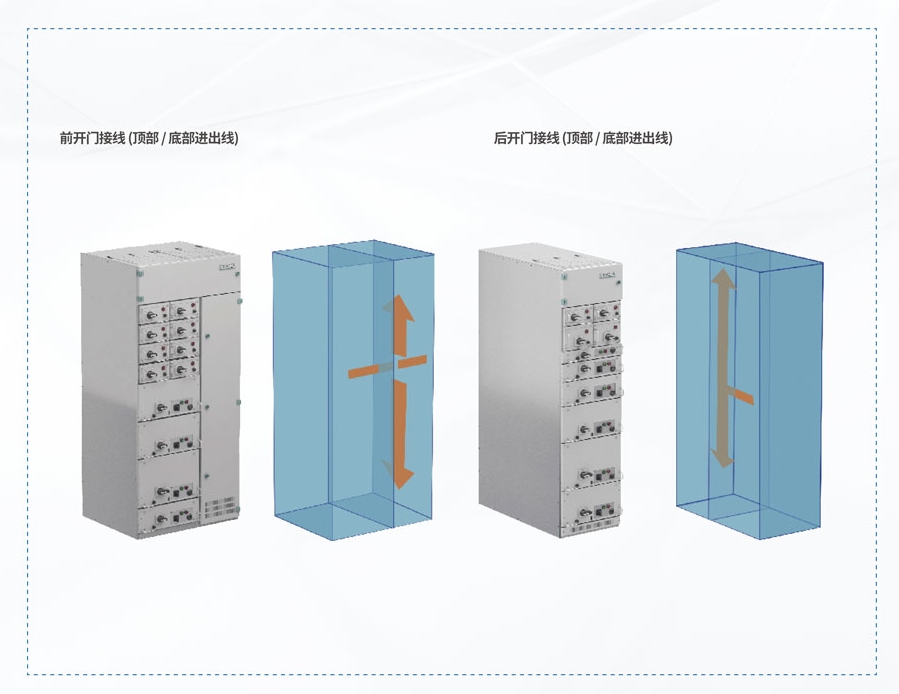

电缆连接可实现前连接和后连接
全面集成最新一代塑壳断路器 3VA

——系统方案一览表

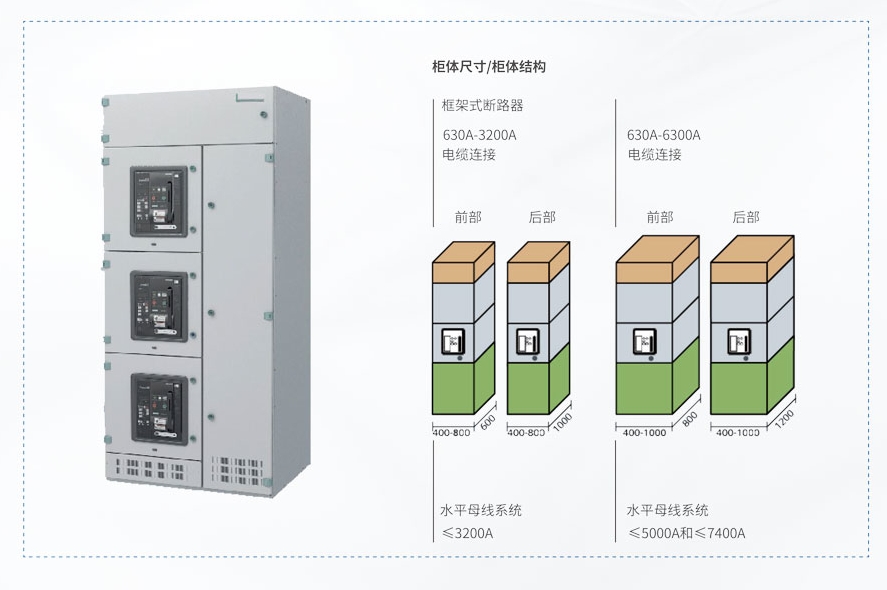

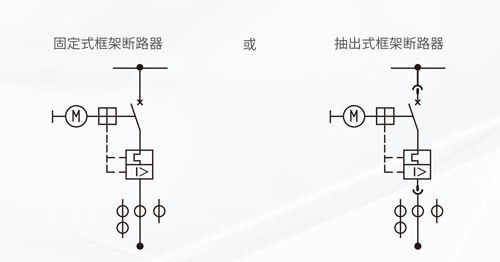

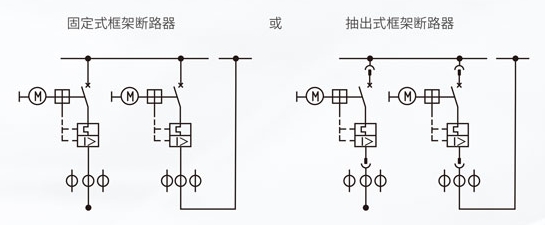

断路器技术进线柜和馈电

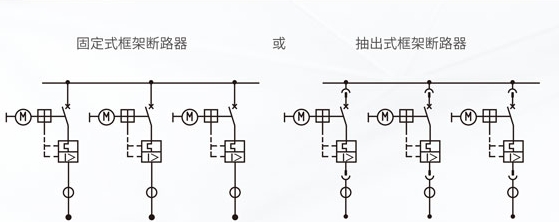

一次方案图
一次方案图	额定电流(A)	型号	前开门接线(柜宽 mm)		后开门接线 (柜宽 mm)
		3P	4P	3P	4P
630	3WT1 N/S	600	600	600	600
800	3WT1 N/S	600	600	600	600
1000	3WT1 N/S	600	600	600	600
1250	3WT1 N/S	600	600	600	600
1600	3WT1 S	600	600	600	600
2000	3WT2 S	800	800	800	800
2500	3WT2 S	800	800	800	800
3200	3WT2 S	800	800	800	800
630	3WL1 B/N	400/600	600	400/600	600
800	3WL1 B/N	400/600	600	400/600	600
1000	3WL1 B/N	400/600	600	400/600	600
1250	3WL1 B/N	400/600	600	400/600	600
1600	3WL1 B/N	400/600	600	400/600	600
800	3WL2 N/S	600/800	800	600/800	800
1000	3WL2 N/S	600/800	800	600/800	800
1250	3WL2 N/S	600/800	800	600/800	800
1600	3WL2 N/S	600/800	800	600/800	800
2000	3WL2 N/S/H	600/800	800	600/800	800
2500	3WL2 N/S/H	600/800	800	600/800	800
3200	3WL2 N/S/H	600/800	800	600/800	800
4000	3WL3 H	800/1000	1000	800/1000	1000
5000	3WL3 H	1000		1000
6300	3WL3 H	1000		1000
630	3VL5 N/H/L	400		400
800	3VL6 N/H/L	400		400
1250	3VL7 N/H/L	400		400
1600	3VL8 N/H/L	400		400

断路器技术进线柜和馈电

一次方案图
额定电流(A)	型号	前开门接线(柜宽 mm)		后开门接线 (柜宽 mm)
额定电流(A)	型号	3P	4P	3P	4P
2000	3WT2 S	1000		800
2500	3WT2 S	1000		800
2000	3WL2 N/S/H	800/1000		600/800	800
2500	3WL2 N/S/H	800/1000		600/800	800

断路器技术进线柜和馈电
一次方案图
额定电流(A)	型号	前开门接线(柜宽 mm)		后开门接线 (柜宽 mm)
额定电流(A)	型号	3P	4P	3P	4P
630	3WT1 N/S	1000/1200		600
800	3WT1 N/S	1000/1200		600
1000	3WT1 N/S	1000/1200		600
1250	3WT1 N/S	1000/1200		600
1600	3WT1 S	1000/1200		600
630	3WL1 B/N	1000/1200		600
800	3WL1 B/N	1000/1200		600
1000	3WL1 B/N	1000/1200		600
1250	3WL1 B/N	1000/1200		600
1600	3WL1 B/N	1000/1200		600

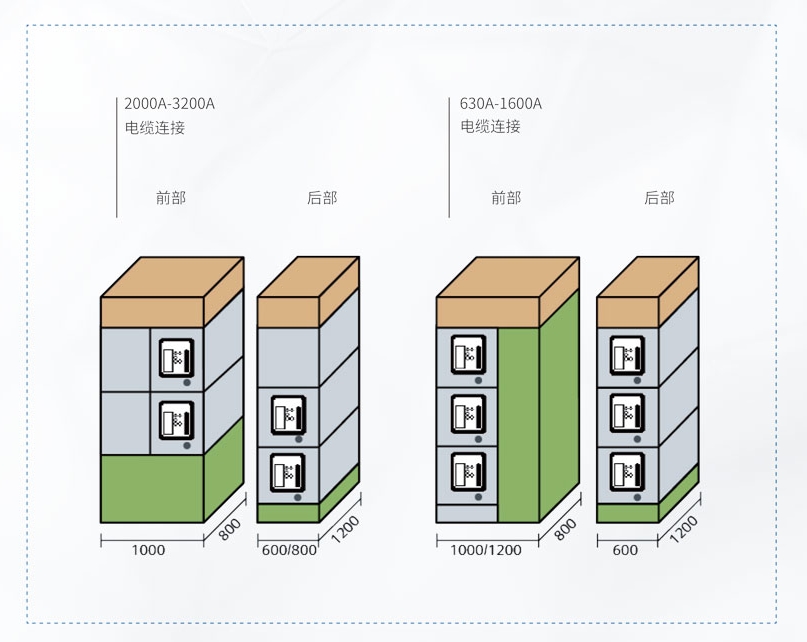

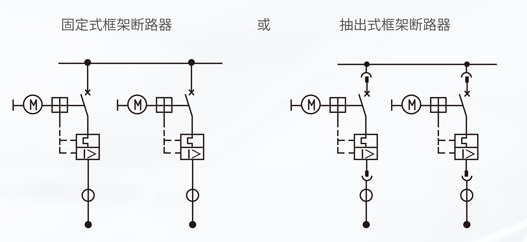

断路器技术进线柜 / 馈电和母联

一次方案图

额定电流(A)	型号	前开门接线(柜宽 mm)		后开门接线 (柜宽 mm)
额定电流(A)	型号	3P	4P	3P	4P
2000	3WT2 2S	1000		800
2500	3WT2 2S	1000		800
800	3WL2 N/S/H	800		600/800	800
1000	3WL2 N/S/H	800		600/800	800
1250	3WL2 N/S/H	800		600/800	800
1600	3WL2 N/S/H	800		600/800	800
2000	3WL2 N/S/H	800		600/800	800
2500	3WL2 N/S/H	800		600/800	800

母联柜

一次方案图
额定电流(A)	型号	前开门接线(柜宽 mm)		后开门接线 (柜宽 mm)
额定电流(A)	型号	3P	4P	3P	4P
630	3WT1 N/S	600		600
800	3WT1 N/S	600		600
1000	3WT1 N/S	600		600
1250	3WT1 N/S	600		600
1600	3WT1 S	600		600
2000	3WT2 S	800		800
2500	3WT2 S	800		800
3200	3WT2 S	800		800
630	3WL1 B/N	400/600	600	400/600	600
800	3WL1 B/N	400/600	600	400/600	600
1000	3WL1 B/N	400/600	600	400/600	600
1250	3WL1 B/N	400/600	600	400/600	600
1600	3WL1 B/N	400/600	600	400/600	600
800	3WL2 N/S/H	600/800	800	600/800	800
1000	3WL2 N/S/H	600/800	800	600/800	800
1250	3WL2 N/S/H	600/800	800	600/800	800
1600	3WL2 N/S/H	600/800	800	600/800	800
2000	3WL2 N/S/H	600/800	800	600/800	800
2500	3WL2 N/S/H	600/800	800	600/800	800
3200	3WL2 N/S/H	600/800	800	600/800	800
4000	3WL3 H	800/1000	1000	800/1000	1000
5000	3WL3 H	1000		1000
6300	3WL3 H	1000		1000

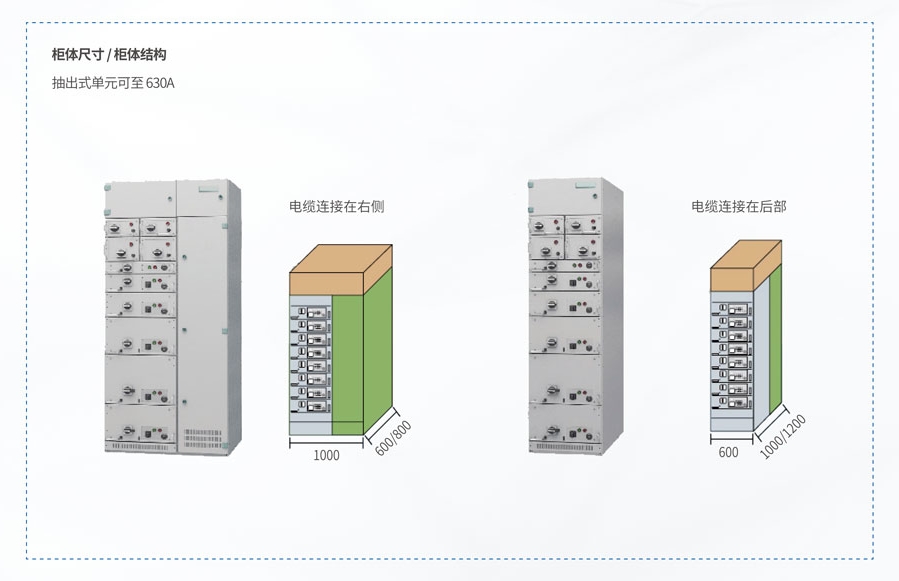

——抽出式设计

可靠性高, 适用性强

装有电动机回路及电缆馈电回路的抽出式设计具有最佳的安全性及适用性，并提供了较高的操作方便性

利用导向的抽出式机构, 先进的抽出式设计原理, 可快速的进行更换及调整
抽出式设计提供了较高的适用性

通过型式试验具有较高的安全等级
各功能单元模块可带电进行扩展或替换
出线 / 电机回路分别可至 630A 和 250kW
可带有熔断器或非熔断器保护
垂直母线最大可至 2050A
垂直母线额定短时耐受电流 Icw/Ipk 可至 80kA (1s)/180kA

试验位置和分离位置柜体的防护等级为 IP30
所有的功能单元具有标准的操作界面
在供电侧及馈电侧满足电气隔离电气间隙要求
最小整单元高度为 100mm, ½ 单元为 150mm 高实现更高装容密度
电缆连接可实现前连接和后连接
全面集成最新一代塑壳断路器 3VA

——抽出式单元提供了操作使用的安全性

8种整模数高度(mm) (100、150、200、300、400、500、600、700) 和 2种 1/2 小抽屉单元的模数高度 (mm) (150、200)的标准化设计

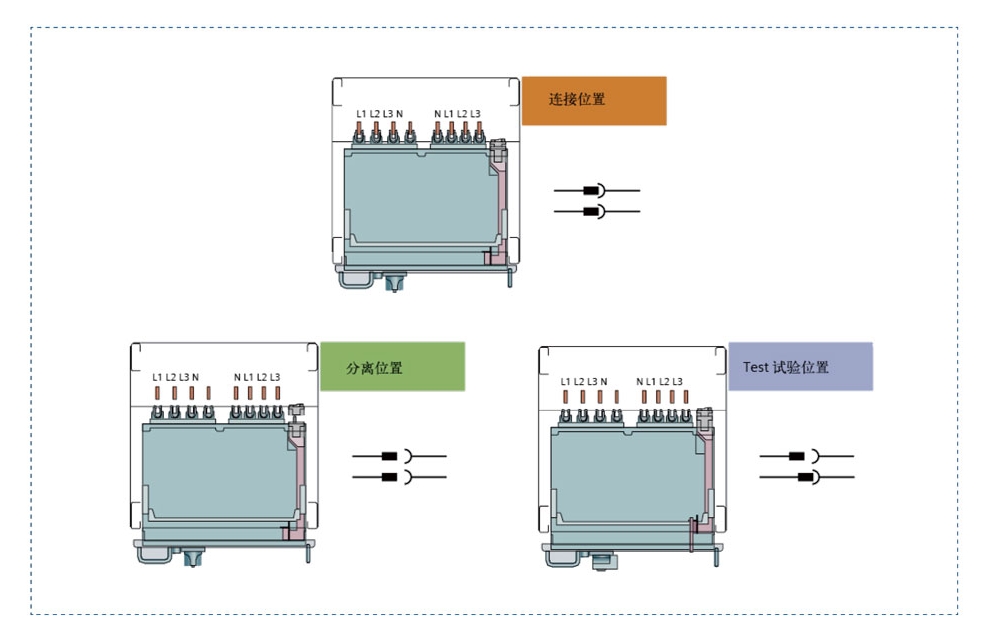

实现三位置显示
所有的单元具有误操作防护
二次触头系统可至 40 针及可附加通讯总线插头 (可选)
抽出式单元的铰链式前板可方便的用于单元调整 (整模≥200mm)
抽出式单元大于 250A 时具有省力机构方便抽屉插入抽出

安装板后部有充足的空间可用于安装辅助器件
分离位置可锁定使得在负载侧可安全操作
1/2抽出单元和整模单元之间可轻松替换
1/2抽出单元在试验位置, 二次回路插头和插座自动连接, 无需额外操作

抽屉抽出后的防护等级为 IP20B

垂直母线系统

垂直母线系统位于柜体的后部。它具有安全接触防护，无需附加防护带电体的活门

带有电击防护
3极或4极
安全防护 (IP20B)
25mm模数的插孔

根据要求可进行灵活可靠的调整

无需整柜断电就可进行功能单元的简单变换
在单元隔室内无需任何接线工作
动力及控制电缆可分别在电缆连接隔室连接
电缆连接隔室可选400mm宽(前部)或600mm宽(后部)

抽出式技术电机方案

400V 电动机回路, 配合形式 1, 50kA 由断路器进行过载保护 (经济方案)
方案	额定参数 (AC-2/AC-3)		主开关型号	接触器		过电流继电器型号	模数高度 [mm]
方案	P_N [kW]	I_e [A]	主开关型号	型号	Y	过电流继电器型号	模数高度 [mm]
直接起动
	11	21	3RV102	3RT102			½ - 150 / 100
	22	43	3RV103	3RT103			½ - 200 / 150
	45	83	3RV104	3RT104			½ - 200 / 150

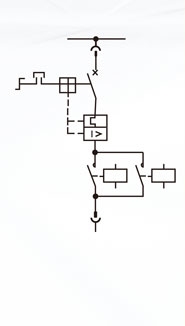

直接起动, 可逆
	11	21	3RV102	3RT102			½ - 150 / 100
	22	43	3RV103	3RT103			150
	45	83	3RV104	3RT104			300

抽出式技术电机方案

400V 电动机回路, 配合形式 1, 50kA 带热继电器 (经济方案)
方案	额定参数 (AC-2/AC-3)		主开关	接触器		过载继电器	模数高度
方案	P_N [kW]	I_e [A]	型号	型号	Y	型号	[mm]
直接起动
	5.5	12	3RV132	3RT101		3RU111	½ - 150 / 100
	11	21	3RV132	3RT102		3RU112	½ - 150 / 100
	22	43	3RV133	3RT103		3RU113	½ - 200 / 150
	45	83	3RV134	3RT104		3RU114	150



400V 电动机回路, 配合形式 1, 50kA 带热继电器 (经济方案)
方案	额定参数 (AC-2/AC-3)		主开关	接触器		过载继电器	模数高度
方案	P_N [kW]	I_e [A]	型号	型号	Y	型号	[mm]
直接起动, 可逆
	5.5	12	3RV132	3RT101		3RU111	100
	11	21	3RV132	3RT102		3RU112	100
	22	43	3RV133	3RT103		3RU113	150
	45	83	3RV134	3RT104		3RU114	300

——系统方案一览表

抽出式技术馈电方案

额定电流(A)	型号	模数高度(mm)

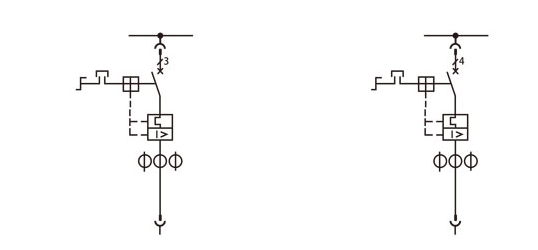

一次方案图
额定电流(A)	型号	3P	4P
25	3RV102	½ - 150 / 100	-
50	3RV103	½ - 150 / 150	-
100	3RV104	½ - 200 / 150	-
160	3VL1 N/H	200
160	3VL2 N/H/L	200
250	3VL3 N/H/L	300
400	3VL4 N/H/L	300
630	3VL5 N/H/L	600
63	3VT80 N/H	150	200
100	3VT81 N/H	150	200
160	3VT82 N/H	150	200
250	3VT83 N/H	200	200
400	3VT84 N/H	300	300
630	3VT85 N/H	300	400
100	3VA10 S	½ - 200 / 150	½ - 200 / 200
100	3VA11 M/H	½ - 200 / 150	½ - 200 / 200
160	3VA11 M/H	150	200
250	3VA12 M/H	200	300
100	3VA20 M/H	½ - 200 / 200	200
160	3VA21 M/H	200	200
250	3VA22 M/H	200	300
400	3VA23 M/H	300	300
630	3VA24 M/H	300	400

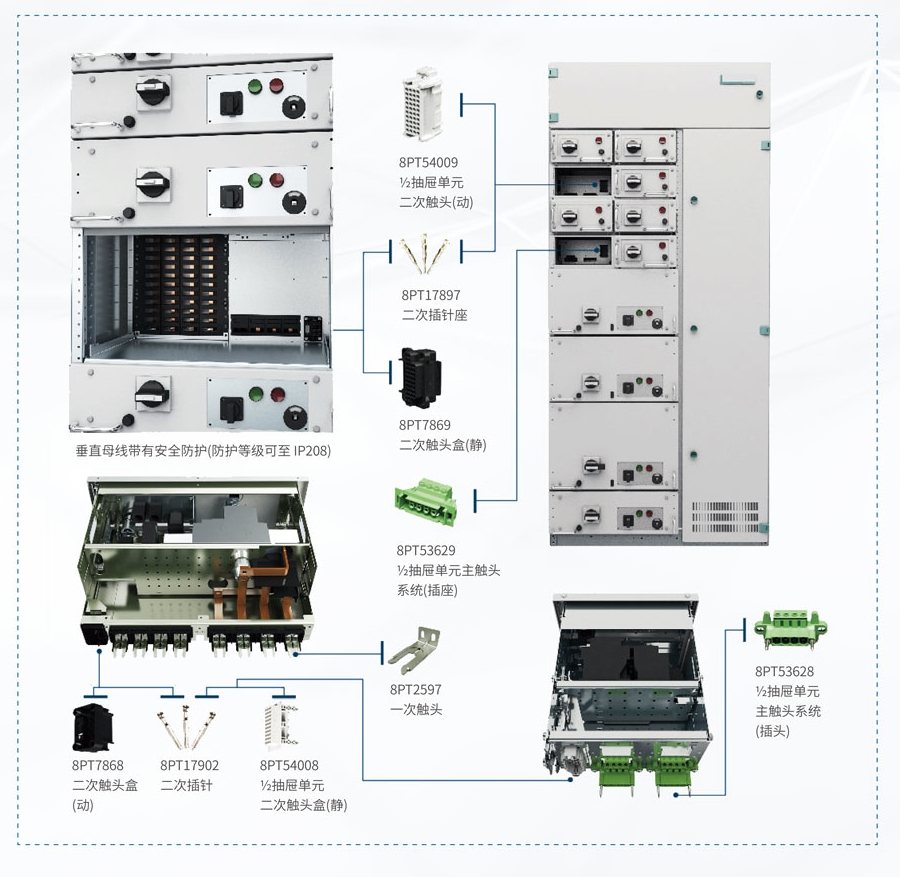

专用的一、二次接插件，保证抽出式单元长期的稳定可靠运行

一次触头系统能够承受短路保护器件分断时流过的最大短路电流
触头系统通过了基于 IEC 标准的机械寿命型式试验
二次触头可靠连接，保证系统的正常运行

器件隔室

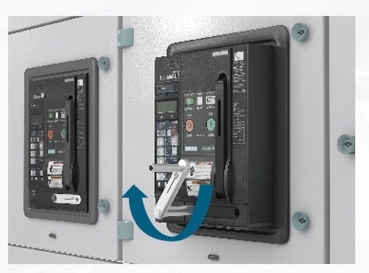

在柜门关闭时，断路器可安全地移动
在维修位置，可在现场直接进行检查，而不需要摇出断路器

柜门关闭时，断路器可可靠的移动

电缆或母线连接隔室

电缆或母线可从顶部或底部连接
各额定电流等级均具有最佳的接线条件，无论是电缆还是母线的连接
连接隔室采用最优设计将显著缩短安装时间

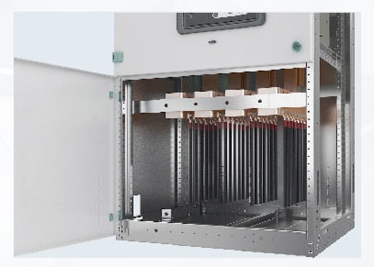

安全性高的连接隔室

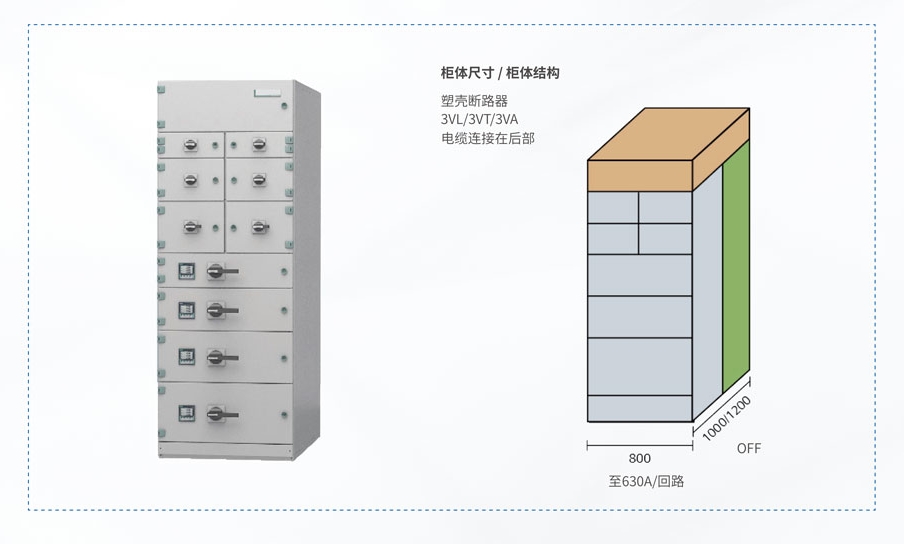

——固定安装式技术：

经济性、安全性和适应性的完美结合

电缆馈电回路用配电柜采用固定安装式结构型式, 根据用户要求, 可装配塑壳断路器

这类配电柜对供电连续性要求高

在这种情况下,固定安装式技术就显示出其很高的经济性,安全性和适应性

固定安装式技术特点

通过型式试验提高了安全性
采用模块化结构使电缆馈电回路能任意组合
断电的情况下,可方便快速地更换电缆馈电回路

固定安装

后开门接线

分隔形式 3b/4b

电缆馈电回路采用模块化结构

模块化的电缆馈电回路不仅使安装灵活方便，而且使运行后的改装和扩展变为可能

柜中的电缆馈电回路可自由组合
电器元件支撑架可以调节以便获得统一的操作面,馈电回路可带或不带电流表

馈电回路的隔室化设计

独立的隔室化设计提高了安装的便利性及人身防护的安全性

每一台断路器具有独立的柜门及隔室
固定式或插拔式3VL/3VT/3VA塑壳断路器
内部分隔形式最高可至IEC61439‑2规定的形式4类别7(每一功能单元具有连接盒)
位于柜后的电缆连接隔室具有充足的接线空间
柜型中可实现 ½ 固定分隔

——系统方案一览表

固定安装柜

额定电流 (A)	型号	3P		4P		3P		4P
一次方案图
额定电流 (A)	型号	高度 (mm)	宽度 (mm)	高度 (mm)	宽度 (mm)	高度 (mm)	宽度 (mm)	高度 (mm)	宽度 (mm)
63	3VT80 N/H	150*	400	150*	400	-	-	-	-
100	3VT81 N/H	150*	400	150*	400	-	-	-	-
160	3VT82 N/H	200	400	250	400	200	400	250	400
250	3VT83 N/H	200	400	250	400	200	800	250	800
400	3VT84 N/H	250	800	300	800	250	800	300	800
630	3VT85 N/H	300	800	400	800	-	-	-	-

160	3VL1 N/H	200	400	300/250*	400	300/200*	800	300/250*	800
160	3VL2 N/H/L	200	400	300/250*	400	300/200*	800	300/250*	800
250	3VL3 N/H/L	200	400	300/250*	400	300/200*	800	300/250*	800
400	3VL4 N/H/L	250	800	350	800	250	800	350	800
630	3VL5 N/H/L	250	800	350	800	250	800	350	800

100	3VA10 S	200	400/800	200	400	-	-	-	-
100	3VA10 S	200	400/800	250	800	-	-	-	-
160	3VA11 M/H	200	400/800	200	400	200	400/800	200	400
160	3VA11 M/H	200	400/800	250	800	200	400/800	250	800
250	3VA12 M/H	200	400/800	200	400	200	400/800	200	400
250	3VA12 M/H	200	400/800	250	800	200	400/800	250	800
100	3VA20 M/H	200	400/800	200	400	200	400/800	200	400
100	3VA20 M/H	200	400/800	250	800	200	400/800	250	800
160	3VA21 M/H	200	400/800	200	400	200	400/800	200	400
160	3VA21 M/H	200	400/800	250	800	200	400/800	250	800
250	3VA22 M/H	200	400/800	200	400	200	400/800	200	400
250	3VA22 M/H	200	400/800	250	800	200	400/800	250	800
400	3VA23 M/H	250	800	300	800	250	800	300	800
630	3VA24 M/H	300	800	350	800	300	800	350	800

注:也可装熔断器隔离开关。
*只带一只互感器

抽出式技术电机方案

400V 电动机回路, 配合形式 2, 50kA, 带 SIMOCODE(常规方案)
一次方案图	额定参数 (AC-2/AC-3)		主开关	接触器		过载继电器	模数高度 [mm]
一次方案图	P_N [kW]	I_e [A]	型号	型号	Y	型号	模数高度 [mm]
直接起动
	5.5	12	3RV132	3RT102		3UF7000	100
	11	21	3RV133	3RT103		3UF7000	150
	15	28	3RV103	3RT103		3UF7000	150
	37	68	3RV134	3RT104		3UF7000	200
	45	83	3RV104	3RT104		3UF7000	200
	75	133	3VL27	3RT105		3UF7000	300
	90	157	3VL37	3RT105		3UF7000	400
	110	195	3VL37	3RT106		3UF7000	400
	160	280	3VL47	3RT106		3UF7000	500
	250	420	3VL57	3RT107		3UF7000	600

直接起动, 可逆
	5.5	12	3RV132	3RT102		3UF7000	100
	11	21	3RV133	3RT103		3UF7000	150
	15	28	3RV103	3RT103		3UF7000	150
	37	68	3RV134	3RT104		3UF7000	300
	45	83	3RV104	3RT104		3UF7000	300

抽出式技术电机方案

方案	额定参数 (AC-2/AC-3)		主开关	接触器		过载继电器	模数高度 [mm]
400V 电动机回路, 配合形式 2, 50kA 由断路器进行过载保护 (常规方案)
方案	P_n [kW]	I_e [A]	型号	型号	Y	型号	模数高度 [mm]
直接起动
	7.5	15	3RV102	3RT102		3UF7000	½-150 / 100
	22	43	3RV103	3RT103		3UF7000	½-200 / 150
	45	83	3RV104	3RT104		3UF7000	½-200 / 150
	75	133	3VL27	3RT105		3UF7000	300
	90	157	3VL37	3RT105		3UF7000	300
	132	233	3VL33	3RT106		3UF7000	400
	160	280	3VL47	3RT106		3UF7000	500
	250	420	3VL57	3RT107		3UF7000	600

直接起动, 可逆
	7.5	15	3RV102	3RT102		3UF7000	½-150 / 100
	22	43	3RV103	3RT103		3UF7000	150
	45	83	3RV104	3RT104		3UF7000	300

一次方案图	额定参数 (AC-2/AC-3)		主开关	接触器		过载继电器	模数高度 [mm]
400V 非熔断器保护电动机回路, 配合形式 2, 50kA, 带热继电器 (常规方案)
一次方案图	P_n [kW]	I_e [A]	型号	型号	Y	型号	模数高度 [mm]
直接起动
	0.55	1.5	3RV132	3RT101		3RU111	½-150 / 100
	7.5	15	3RV132	3RT102		3RU112	½-150 / 100
	22	43	3RV133	3RT103		3RU113	½-200 / 150
	45	83	3RV134	3RT104		3RU114	150
	75	133	3VL27	3RT105		3RB105	300
	90	157	3VL37	3RT105		3RB105	400
	110	195	3VL37	3RT106		3RB106	400
	160	280	3VL47	3RT106		3RB106	500
	250	420	3VL57	3RT107		3RB106	600


直接起动, 可逆
	0.55	1.5	3RV132	3RT101		3RU111	100
	7.5	15	3RV132	3RT102		3RU112	100
	22	43	3RV133	3RT103		3RU113	150
	45	83	3RV134	3RT104		3RU114	300


星 - 三角起动
	7.5	15	3RV132	3RT102	3RT102	3RU112	200
	22	43	3RV133	3RT103	3RT102	3RU113	200
	30	57	3RV134	3RT104	3RT102	3RU114	300
	45	83	3RV134	3RT104	3RT103	3RU114	300

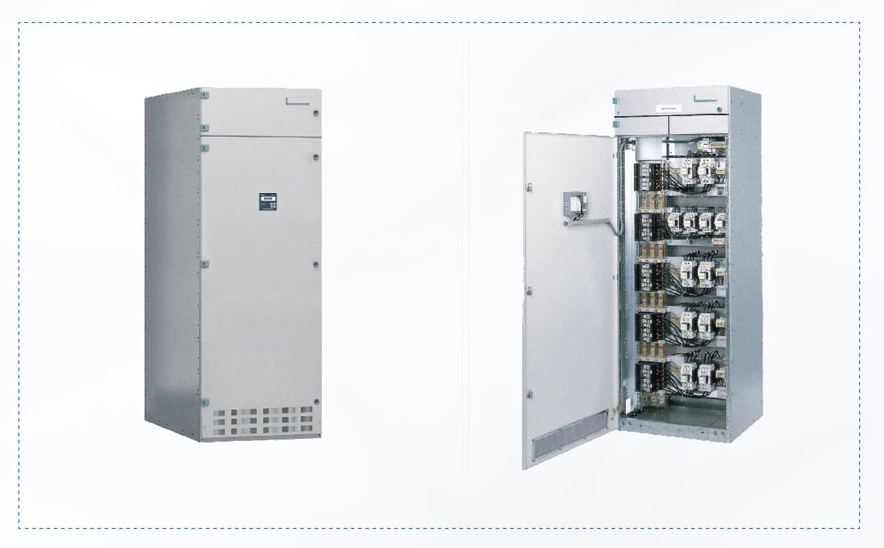

——无功功率补偿：

低成本和高安全

无功功率补偿柜能降低变压器和电缆的负载，减少传输损耗，节约用电费用

根据负载结构，补偿柜可装配非扼流型或扼流型电容器组件

在柜门上装有电子式无功功率补偿控制器

多功能显示
C/k 值自动整定
可调 cos φ 值，调节范围从 0.8 感性至 0.98 容性
手动 / 自动运行

电容器组件至 100kvar

熔断器隔离开关
电容投切接触器
放电装置
滤波电抗器 (扼流时选用)

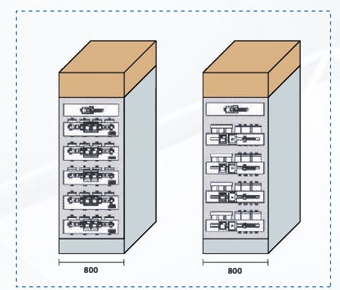

柜体尺寸 / 柜体结构

无功功率补偿装置

无功功率补偿

额定工作电压 (A)	频率 (Hz)	总容量 (kvar)	支路数 (kvar)	柜宽 (mm)
非扼流的无功功率补偿柜
一次方案图
400V / 500V / 690V	50	100	4×25	800
		125	5×25	800
		150	6×25	800
		175	7×25	800
		200	4×50	800
		250	5×50	800
		300	6×50	800
		350	7×50	800
		400	8×50	800
		450	9×50	800
		500	10×50	800
扼流的无功功率补偿柜
一次方案图
额定工作电压 (A)	频率 (Hz)	总容量 (kvar)	支路数 (kvar)	柜宽 (mm)
有 5.67% 扼流的电容器组件 (带 3UN2 脱扣单元)
400V / 500V / 690V	50	100	4×25	800
		125	5×25	800
		150	6×25	800
		175	7×25	800
		200	4×50	800
		250	5×50	800
		300	6×50	800
		350	7×50	800
有 7% 扼流的电容器组件
400V / 500V / 690V	50	100	4×25	800
		125	5×25	800
		150	6×25	800
		175	7×25	800
		200	4×50	800
		250	5×50	800
		300	6×50	800
		350	7×50	800

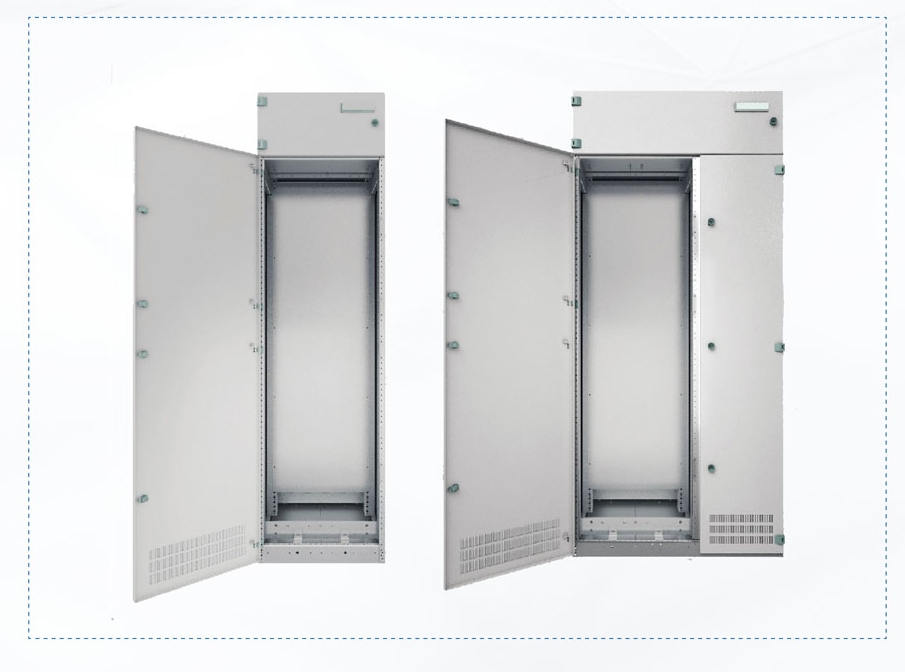

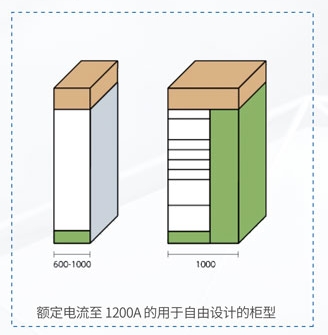

——用户自由设计柜：

为机动灵活提供充足空间

多种多样的安装板给用户
自由设计提供了坚实的基础

元器件可自由选择
柜体的母线系统可选 3 极和 4 极
额定电流至 1200A
额定短时耐受电流Icw 可至 65kA
可安装整门或各功能单元隔室独立单元门
柜体隔室化

柜体尺寸 / 柜体结构

SIVACON 8PT 智能低压配电解决方案（二）

产品说明

—— 抽出式设计

可靠性高, 适用性强

装有电动机回路及电缆馈电回路的抽出式设计具有最佳的安全性及适用性, 并提供了较高的操作方便性

——系统方案一览表

断路器技术进线柜和馈电

断路器技术进线柜和馈电

断路器技术进线柜 / 馈电和母联

母联柜

——抽出式设计

可靠性高, 适用性强

装有电动机回路及电缆馈电回路的抽出式设计具有最佳的安全性及适用性，并提供了较高的操作方便性

——抽出式单元提供了操作使用的安全性

垂直母线系统

根据要求可进行灵活可靠的调整

抽出式技术电机方案

抽出式技术电机方案

——系统方案一览表

抽出式技术馈电方案

专用的一、二次接插件，保证抽出式单元长期的稳定可靠运行

器件隔室

电缆或母线连接隔室

——固定安装式技术：

经济性、安全性和适应性的完美结合

电缆馈电回路用配电柜采用固定安装式结构型式, 根据用户要求, 可装配塑壳断路器

——系统方案一览表

固定安装柜

抽出式技术电机方案

抽出式技术电机方案

——无功功率补偿：

低成本和高安全

无功功率补偿柜能降低变压器和电缆的负载，减少传输损耗，节约用电费用

根据负载结构，补偿柜可装配非扼流型或扼流型电容器组件

无功功率补偿装置

无功功率补偿

——用户自由设计柜：

为机动灵活提供充足空间

多种多样的安装板给用户自由设计提供了坚实的基础

多种多样的安装板给用户
自由设计提供了坚实的基础
