35kV气体绝缘金属封闭开关设备

城市配电网改造与建设，工商业园区，新能源发电并网(风电、光伏)，矿区、油田等恶劣环境场所

在线留言电话：15373099319

产品说明

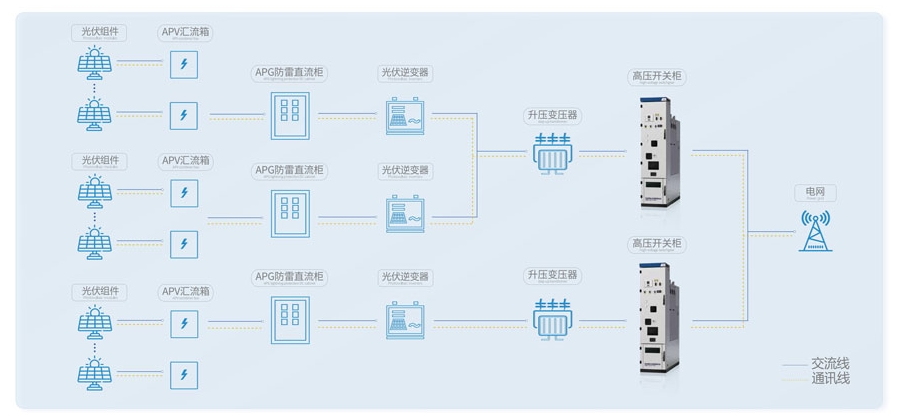

典型解决方案

TYPICAL SOLUTION

应用场景

城市配电网改造与建设，工商业园区，新能源发电并网（风电、光伏），矿区、油田等恶劣环境场所

方案特点

独立的母线室和断路器室
完善的五防机械联锁
全封闭气体绝缘设计

模块化设计灵活组合
高环境适应性与长寿命设计
可实现定制化解决方案

产品参数

PRODUCT PARAMETERS

额定电压	40.5kV		断路器额定短路开断电流	20、25、31.5、40
额定频率	50Hz		断路器额定短路关合电流(峰值)	63、80、100
额定电流	630、1250、2500、3150A		断路器额定操作循环	0-0.3s-CO-180s-CO
1min 工频耐压	对地、相间	95kV	机械寿命	断路器	20000次
	真空及隔离断口	118kV		隔离开关、接地开关	10000次
雷电冲击耐受电压	对地、相间	185kV	SF₆气体额定压力(20℃、表压)	0.02MPa
	真空及隔离断口	215kV	SF₆气体漏气率	≤0.01(每年)
额定短时耐受电流	主回路	20、25、31.5、40kA	额定峰值耐受电流	主回路	63、80、100kA
	接地开关	20、25、31.5、40kA		接地开关	63、80、100kA
	接地连接回路	27.4、34.8kA		接地连接回路	69.6、87kA
防护等级	IP41(柜体)		内部电弧 (AFLR)	故障电流	25、31.5、40kA
	IP67(气箱)			持续时间	1s
