产品介绍：

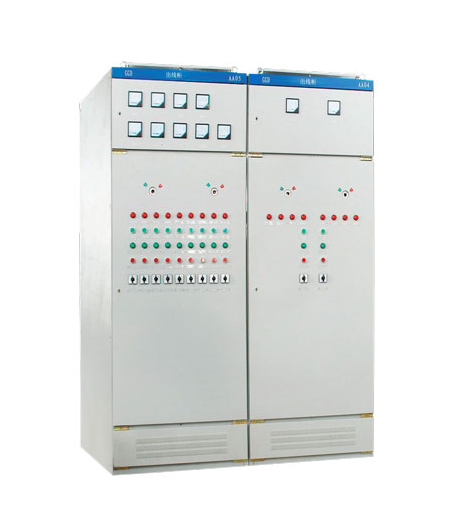

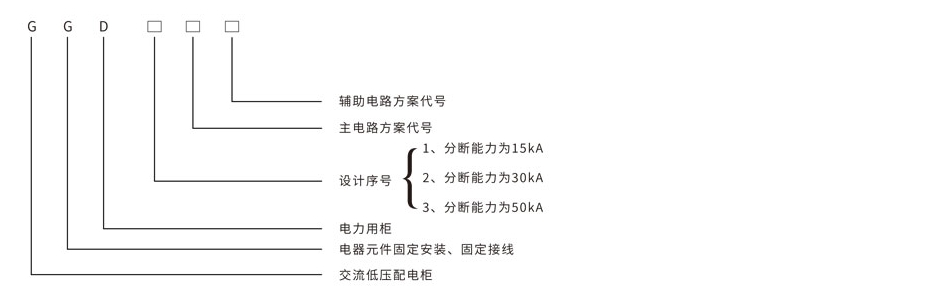

GGD型交流低压配电柜适用于发电厂、变电站、厂矿企业等电力用户的交流50Hz，额定工作电压400V/690V，额定工作电流至6300A的配电系统，作为动力、照明及配电设备的电能转换、分配与控制之用。

GGD型交流低压配电柜是根据能源部主管上级、广大电力用户及设计部门的要求，本着安全、经济、合理、可靠的原则设计的新型低压配电柜。该产品具有分断能力强、动热稳定性好，电气方案灵活、组合方便，系列性、实用性强，结构新颖、防护等级高等特点。可作为低压成套开关设备的更新换代产品。

GGD型交流低压配电柜符合《低压成套开关设备和控制设备》、GB7251.1.2《低压成套开关设备》等标准。

适应范围：

使用条件：

• 周围空气温度不高于+40℃，不低于-5℃，24小时内平均温度不得高于+35℃。
• 户内安装，使用地点的海拔高度不得超过4000m。
• 周围空气相对湿度在最高温度为+40℃时不超过50%，在较低温度时允许有较大的相对湿度，(例如+20℃时为90%)应考虑到由于温度的变化可能会偶然产生凝露的影响。
• 设备安装时与垂直面的倾斜度不超过5℃。
• 装置应安装在无剧烈震动和冲击的地方，以及不能使电器元件受到腐蚀的场所。
• 用户有特殊要求时，可与我公司协商解决。

电气性能：

基本电气参数

主电路方案

GGD柜的主电路设计了129个方案，共298个规格(不包括辅助电路的功能变化及控制电压的变化而派生的方案和规格)。
其中      GGD1型      49个方案      123个规格
                       GGD2型      53个方案      107个规格
                       GGD3型      27个方案      68个规格

主电路方案征求了广大设计、使用部门的意见选编，并增加了发电厂的方案。额定电流增加至3150A，适合2000kVA及以下的配电变压器选用。
此外，为适应无功补偿的需要设计了GGJ1、GGJ2电容补偿柜，其主电路方案4个，共12个规格。

电器元件选择

• GGD柜主要采用国内已经批量生产的较先进的电器元件。如：DW15、W型框架开关、MI塑壳、DZ20等。
• HD13BX和HS13BX型旋转操作式刀开关是NLS为满足GGD柜独特结构的需要而设计的专用元件，它改变了机构的操作方式，保留了老产品的优点，是一种实用新型的电器元件。
• GGD柜具有良好的安装灵活性，不会因更新电器元件造成制造和安装方面的困难，设计部门可根据用户需要，选用性能更优良、技术更先进的新型电器元件。

结构特点：

• GGD交流低压配电柜的柜体采用通用柜的形式，构架用8MF冷弯型钢局部焊接组装而成，构架零件及专用配套零件由型钢定点生产厂家配套供货，以保证柜体的精度和质量。
• 通用柜的零部件按模块原理设计，并有20模的安装孔，通用系数高。可以使工厂实现预生产。既缩短了生产制造周期，也提高了工作效率。
• GGD柜设计时充分考虑到柜体运行中的散热问题。在柜体上下两端均有不同数量的散热槽孔，当柜内电器元件发热后，热量上升，通过上端槽孔排出，而冷风不断地由下端槽孔补充进柜，使密封的柜体自下而上形成一个自然通风道，达到散热的目的。
• 柜体的防护等级为IP30，用户也可根据使用环境的要求在IP20-IP40之间选择。

安装和使用：

产品安装

产品的安装应按安装示意图进行(见图2)，基础槽钢和螺栓由用户自备，主母线安装时应将搭接面修理平整，处理干净，涂上中性凡士林或采用其它措施，然后用螺栓紧固。

产品在安装完毕后，投入运行前需进行如下项目的检查和实验

• 电器元件的操作机构是否灵活，不应有卡滞或操作力过大现象
• 母线连接是否良好，绝缘支撑件、安装件及附件是否安装牢固可靠。
• 用500伏兆欧表测量绝缘电阻值不得低于1兆欧。

使用注意事项

• 本产品为不靠墙安装、可双面操作、双面开门维护的低压配电柜。产品的维修通道及柜门，须经考核合格的专业人员方可进入或开启进行操作、检查和维修。
• 空气断路器经过多次分、合后，会使主触头局部烧伤、产生碳类物质，使接触电阻增大，应定期对空气断路器按其使用说明进行维护和检修。
