LZC-10系列单相穿心式电流互感器

穿心式电流互感器适用于交流电力系统10kV-35kV供电设备的电流测量、电能计量、信号采样和微机保护，该款电流互感器具有体积小、重量轻、安装方便的特点，已在SafetyRing/Plus、Uniswitch、RM6/SM6、SVS、GA/GE、FB、SS、FTR等系列紧凌型全绝缘环网开关柜、组合式变电站和电缆分接箱中广泛应用。并且非常适合与RTU、FTU等远程终端设备组成采样单元为整个采样系统提供精确数据支持。该型电流互感器选用新型导磁材料作为测量绕组的铁芯，其高磁导率、较低的饱和磁感应强度和优良的稳定性，保证了较高的测量准确度和较低的仪表保安系数，优质硅钢片经先进工艺加工后作为保护绕组的铁芯，保证了较高的准确限值系数。该型电流互感器体积小、重量轻，占用空间小，固定在环网开关柜的电缆室内，安装时只需将电缆从内孔穿过，简便快捷，和谐美观。

在线留言电话：15373099319

产品说明

技术参数：

额定频率：50Hz/60Hz
额定二次电流：5A/1A
工频耐压：3kV/1min
执行标准：GB/T 20840.1-2010，GB/T 20840.2-2014
端子标示：P1、P2表示一次极性端，S1、S2表示二次极性端，
P1与S1为同名端（减极性）

使用环境条件：

环境温度：-35℃~+55℃

日平均温度：≤40℃

海拔高度：≤3000m

大气条件：大气中无严重污秽

产品概述：

穿心式电流互感器适用于交流电力系统10kV-35kV供电设备的电流测量、电能计量、信号采样和微机保护，该款电流互感器具有体积小、重量轻、安装方便的特点，已在SafetyRing/Plus、Uniswitch、RM6/SM6、SVS、GA/GE、FB、SS、FTR等系列紧凑型全绝缘环网开关柜、组合式变电站和电缆分接箱中广泛应用。并且非常适合与RTU、FTU等远程终端设备组成采样单元为整个采样系统提供精确数据支持。

该型电流互感器选用新型导磁材料作为测量绕组的铁芯，其高磁导率、较低的饱和磁感应强度和优良的稳定性，保证了较高的测量准确度和较低的仪表保安系数，优质硅钢片经先进工艺加工后作为保护绕组的铁芯，保证了较高的准确限值系数。

该型电流互感器体积小、重量轻，占用空间小，固定在环网开关柜的电缆室内，安装时只需将电缆从内孔穿过，简便快捷，和谐美观。

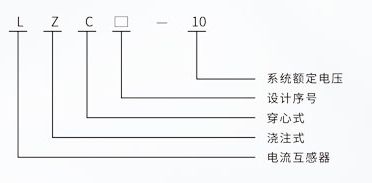

型号含义：

订货须知：

产品型号、额定电流比
准确级及相应的二次负荷
绝缘等级及使用环境

主要技术参数：

额定电流比、准确级及额定负载如下表所示：额定二次电流为5A或1A。

额定一次电流 (A)	单绕组准确级及额定输出 (VA)					双绕组准确级及额定输出 (VA)
额定一次电流 (A)	0.2S	0.5	10P10	10P15	10P20	0.2S	0.5	10P10	10P20
30		2.5	2.5				2.5	2.5
40		2.5	2.5				2.5	2.5
50	2.5	2.5	2.5			2.5	2.5	2.5
75	2.5	2.5	2.5			2.5	2.5	2.5
100	2.5	5	2.5			2.5	5	2.5
150	2.5	5	2.5	2.5		2.5	5	2.5	2.5
200	5	5	5	3.75	2.5	5	5	5	3.75
300	5	7.5	5	5	3.75	5	7.5	5	5
400	5	7.5	5	7.5	5	5	7.5	5	7.5
500	7.5	10	10	7.5	5	7.5	10	10	7.5
600	7.5	10	10	10	7.5	7.5	10	10	10
800	10	15	15	15	10	10	15	15	15
1000	10	15	15	15	10	10	15	15	15
1200	10	15	15	15	10	10	15	15	15

注：如果用户要求的参数超出上表中的范围，请与我公司协商确定。

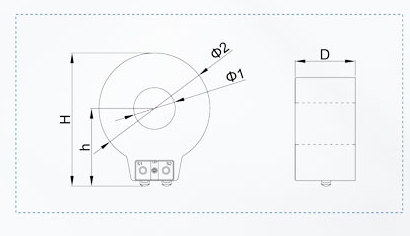

外形及安装尺寸：

型号	Φ₁	Φ₂	H	h	D
LZC1-10	45	100	123	73	40-400可选
LZC2-10	45	120	147	87.5	65/85/100/140可选
LZC3-10	55	110	120	92.5	45/80/115/150可选
LZC4-10	60	120	120	90	40/80/112/144可选
LZC5-10	60	125	140	110	50/82/114/146可选
