LSZ系列三相一体组合式电流互感器

三相一体式电流互感器适合安装在环网开关柜和主柱上开关的三相套管上，用于三相电流和零序电流的测量和保护，也可用于多根电缆的零序电流的测量和保护。

在线留言电话：15373099319

产品说明

技术参数：

额定频率：50Hz/60Hz
额定二次电流：5A/1A
工频耐压：3kV/1min
执行标准：GB/T 20840.1-2010，GB/T 20840.2-2014
端子标示：P1、P2表示一次极性端，S1、S2表示二次极性端，P1与S1为同名端（减极性）

使用环境条件：

环境温度：-35℃~+55℃
日常平均温度：≤40℃
海拔高度：≤3000m
大气条件：大气中无严重污秽

产品概述：

三相一体式电流互感器适合安装在环网开关柜和主柱上开关的三相套管上，用于三相电流和零序电流的测量和保护，也可用于多根电缆的零序电流的测量和保护。

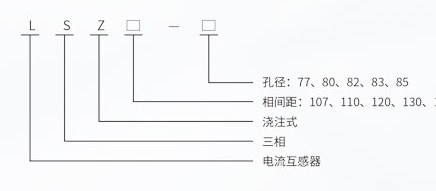

型号含义：

订货须知：

产品型号、额定电流比
准确级及相应的二次负荷
绝缘等级及使用环境

主要技术参数：

额定电流比、准确级及额定负载如下表所示：额定二次电流为5A或1A。

型号	LSZ系列ABC三相
分类	测量电流互感器			保护电流互感器			双绕组电流互感器
额定一次电流	准确级及额定负载（VA）						复合准确级及额定负载（VA）
	0.5	1	3	10P5	10P10	10P15	0.5	1	10P5	10P10
100	2.5	5	7.5	2.5				2.5	2.5
150	2.5	5	7.5	3.75	2.5			3.75	2.5
200	3.75	5	10	5	2.5		2.5		2.5	2.5
300	5	7.5		7.5	3.75		2.5		5	2.5
400	10			10	5	2.5	2.5		5	5
500	10			10	5	2.5	3.75		5	5
600	10			15	10	5	5		10	5
800	15			15	10	5	5		10	5

型号	LSZ系列零序
分类	零序电流互感器
电流比 I1/I2	准确级及额定负载（VA）
	3	10P
20/1	0.5	0.5
30/1	0.5	0.5
50/1	0.5	0.5
100/1	1	1
75/5	2.5	2.5
100/5	2.5	2.5
150/5	2.5	2.5

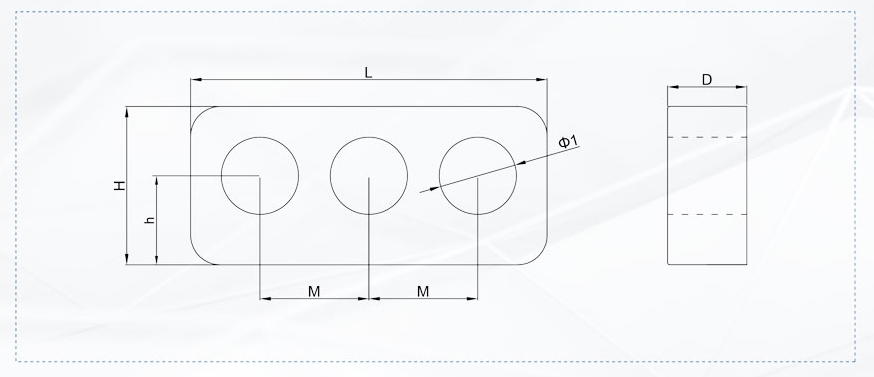

外形及安装尺寸：

型号	Φ₁	Φ₂	H	h	L	D
LSZ107-77	107	77	130	70	320	65
LSZ107-82	107	82	150	75	340	60
LSZ110-81	110	81	150	75	342	65/90可选
LSZ110-82	110	82	140	70	340	70
LSZ120-83	120	83	162	92	380	60/80/100可选
LSZ120-82	120	82	184	100	408	81
LSZ130-76	130	76	133	66.5	386	70
LSZ130-80	130	80	144	74	400	80/100/120可选
LSZ130-82	130	83	150	85	390	55
LSZ135-82	135	82	185	100	440	58
LSZ135-83	135	83	185	100	440	70
