ZW32系列柱上开关用电流互感器

LSZW系列电流互感器适合安装在10kv柱上开关的三相出线上，可对零序和三相电流进行测量和保护;根据用户要求，可以提供不同级别、不同变比的产品。零序和测量绕组的铁芯使用新型导磁材料，该材料具有高导磁率、较低的磁感应强度和优良的稳定性保证了互感器具有较高的测量准确度，保护绕组的铁芯使用优质硅钢片，保证了较高的准确限值系数。使用硅橡胶做主体绝缘材料具有优异的绝缘性、憎水性和耐老化性能，绕组与主绝缘之间、绕组与绕组之间采用优质环氧树脂灌封，保证了一次绕组与二次绕组之间、不同绕组之间的高绝缘性能，产品性能稳定无需维护。

在线留言电话：15373099319

产品说明

技术参数：

额定频率：50Hz/60Hz
额定二次电流：5A/1A
工频耐压：42kV/1min
执行标准：GB/T 20840.1-2010，GB/T 20840.2-2014
端子标示：P1、P2表示一次极性端，S1、S2表示二次极性端，
P1与S1为同名端（减极性）

使用环境条件：

环境温度：-35℃~+65℃
日常平均温度：≤40℃
海拔高度：≤1000m
大气条件：大气中无严重污秽

产品概述：

LSZW系列电流互感器适合安装在10kV柱上开关的三相出线上，可对零序和三相电流进行测量和保护；根据用户要求，可以提供不同级别、不同变比的产品。

零序和测量绕组的铁芯使用新型导磁材料，该材料具有高导磁率、较低的磁感应强度和优良的稳定性保证了互感器具有较高的测量准确度，保护绕组的铁芯使用优质硅钢片，保证了较高的准确限值系数。使用硅橡胶做主体绝缘材料具有优异的绝缘性、憎水性和耐老化性能，绕组与主绝缘之间、绕组与绕组之间采用优质环氧树脂灌封，保证了一次绕组与二次绕组之间、不同绕组之间的高绝缘性能，产品性能稳定无需维护。

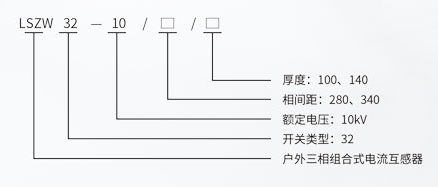

型号含义：

订货须知：

产品型号、额定电流比
准确级及相应的二次负荷
绝缘等级及使用环境

主要技术参数：

额定电流比、准确级及额定负载如下表所示：额定二次电流为5A或1A。

型号	LSZW三相一体系列
分类	单绕组准确级及额定输出 (VA)						双绕组准确级及额定输出 (VA)
额定一次电流	0.2S	0.2	0.5	10P	10P10	10P20	0.2S	0.5	10P	10P10	10P20
50			2.5	2.5				2.5	5	2.5
75			2.5	2.5				2.5	5	2.5
100			5	5				2.5	5	2.5
150			5	5				5	7.5	5
200	2.5	3.75	5	5	3.75	2.5	2.5	5	10	5	2.5
300	5	5	7.5	7.5	5	2.5	2.5	5	10	5	2.5
400	5	7.5	10	10	5	3.75	5	10	15	10	5
500	10	10	15	15	7.5	5	5	10	15	10	5
600	10	10	15	15	10	5	10	15	15	10	5
800	10	10	15	15	10	5	10	15	15	10	5

分类	零序绕组
电流比 I1/I2	准确级及额定负载 (VA)
电流比 I1/I2	3	10P
20/1	0.5	0.5
30/1	0.5	0.5
50/1	0.5	0.5
100/1	1	1
75/5	2.5	2.5
100/5	2.5	2.5
150/5	2.5	2.5
