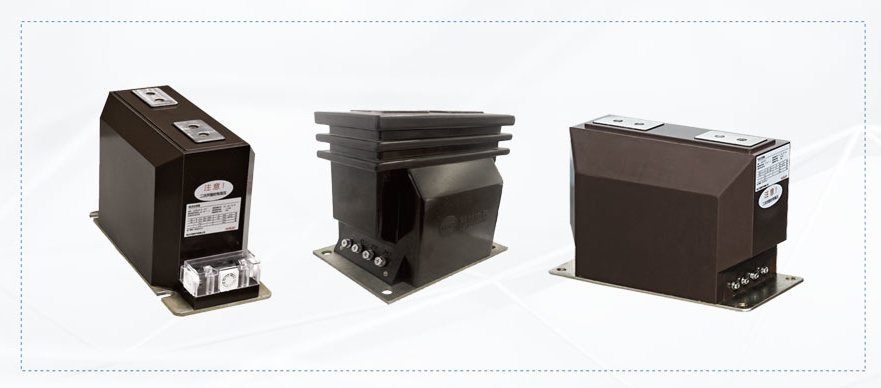

6~10kV户内电流互感器

此类互感器为环氧树脂浇注绝缘全封闭支柱式电流互感器、适用于额定频率为50或60Hz额定电压为10kV及以下的交流电力系统中，作电流测量、电能计量及继电保护之用。
在线留言电话：15373099319

产品说明

产品特点：

此类互感器为环氧树脂浇注绝缘全封闭支柱式电流互感器、适用于额定频率为50或60Hz额定电压为10kV及以下的交流电力系统中，作电流测量、电能计量及继电保护之用。

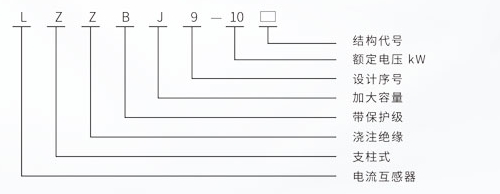

型号含义：

使用环境条件：

环境温度：-35℃~+65℃

日平均温度：≤40℃

海拔高度：≤1000m

大气条件：大气中无严重污秽


订货须知：

  • 产品型号、额定电流比
  • 准确级及相应的二次负荷
  • 绝缘等级及使用环境

技术参数：

本产品执行国家标准GB/T 20840.1-2010《互感器通用技术要求》和GB/T 20840.2-2014《电流互感器的补充技术要求》

额定绝缘水平：12/42/75kV

额定功率因数：COSΦ=0.8（滞后）

额定频率：50或60Hz

额定二次电流：5A、1A

主要技术参数见表：

额定一次
电流 A		 准确级
组合		 相应准确级下的额定输出 VA 准确
限值
系数		 额定短时热电流
kA
(方均根值)		 额定动稳定电流
kA
(峰值)
0.2/0.2S 0.5/0.5S 10P
5~200 0.5(S)/10P10
0.2(S)/10P10
0.5(S)/10P15
0.2(S)/10P15
0.5(S)/10P20
0.2(S)/10P20
0.2(S)/0.5(S)/10P10
0.2(S)//10P10/10P10
0.5(S)/10P10/10P10		 10 20 20 10
或
15		 90I1n 225I1n
300 20~30 24.5 61.25
400
500 32 80
600
800 15 20
1000 50 125
1200
1500 20 30 63 157.5
2000
2500
3000
3150
注：如果用户要求的参数超出上表中的范围，请与我公司协商确定。

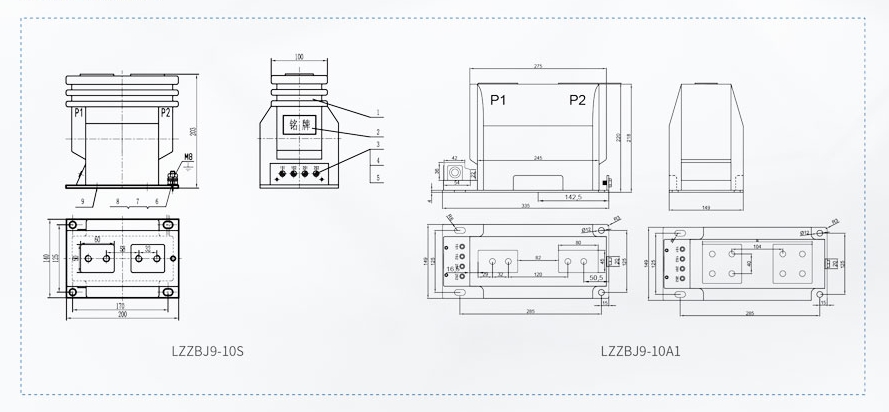

外形及安装尺寸：
