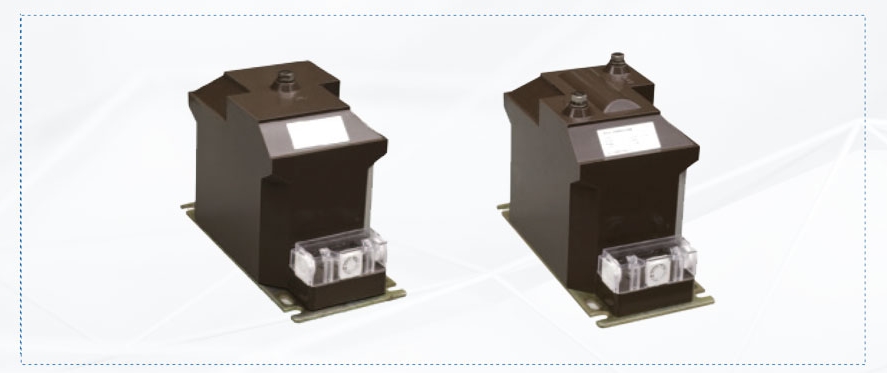

6~10kV户内电压互感器

此类互感器为环氧树脂全封闭浇注绝缘结构的电压互感器、适用于额定频率为50或60Hz额定电压为3、6、10kV及以下的交流电力系统中，作电压测量、电能计量及继电保护之用，本产品体积小，重量轻，提供多种安装尺寸方式。

安装场所：户内。

环境温度：最高温度40℃；最低温度-5℃；
日平均温度不超过30℃。

海拔高度：不超过1000m。

大气条件：大气中无严重污秽。

本产品执行国家标准GB/T 20840.1-2010《互感器通用技术要求》和GB/T 20840.3-2013《电压互感器的补充技术要求》

额定绝缘水平：见表

额定功率因数：COSφ=0.8（滞后）

额定频率：50或60Hz

产品型号	额定电压 V		二次绕组额定输出 VA		二次绕组极限输出 VA	额定绝缘水平 kV
产品型号	一次绕组	二次绕组	0.2级	0.5级	二次绕组极限输出 VA	额定绝缘水平 kV
JDZ10-3	3000	100	15	30	200	3.6/25/40
JDZ10-6	6000	100	15	30	200	7.2/32/60
JDZ10-6	6000	220	15	30	500	7.2/32/60
JDZ10-10	10000	100	15	30	200	12/42/75
JDZ10-10	10000	220	15	30	500	12/42/75

型号	额定一次电压 kV	额定二次电压 V	辅助绕组电压 V	额定输出 (VA)			极限输出 VA	额定绝缘水平 kV
型号	额定一次电压 kV	额定二次电压 V	辅助绕组电压 V	0.2	0.5	6P	极限输出 VA	额定绝缘水平 kV
JDZX10-3	3/√3	100/√3	100/3	15	25	50	200	3.6/25/40
JDZX10-6	6/√3	100/√3	100/3	15	30	50	200	7.2/32/60
JDZX10-10	10/√3	100/√3	100/3	15	30	50	200	12/42/75

注：如果用户要求的参数超出上表中的范围，请与我公司协商确定。
