10kV高压组合互感器

JZZV1-10本型互感器是采用进口环氧树脂浇注绝缘结构的组合互感器、适用于额定频率为50或60Hz额定电压为10kV的交流电力系统中，直接测量高压线路中的有功功率和无功功率，本产品由互相独立的二个电流互感器器身和二个电压互感器组成，产品采用VN接线方式，具有结构紧凑，轻巧便利，装拆便捷的特点。

产品特点：

JZZV1-10本型互感器是采用进口环氧树脂浇注绝缘结构的组合互感器、适用于额定频率为50或60Hz额定电压为10kV的交流电力系统中，直接测量高压线路中的有功功率和无功功率，本产品由互相独立的二个电流互感器器身和二个电压互感器组成，产品采用V/V接线方式，具有结构紧凑，轻巧便利，装拆便捷的特点。

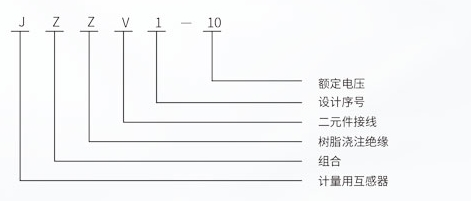

型号含义：

使用环境条件：

安装场所：户外。

环境温度：-40℃~55℃

海拔高度：≤4000m。

污秽等级：III级

订货须知：

技术参数：

本产品执行国家标准GB/T 20840.1-2010《互感器通用技术要求》和GB/T 20840.4-2015《组合互感器的补充技术要求》

额定绝缘水平：12/42/75kV

额定功率因数：COSΦ=0.8（滞后）

额定频率：50或60Hz

额定二次电流：5A、1A

额定一次电压 kV	额定二次电压 V	额定输出 (VA)	额定绝缘水平kV
10	100	5、10、15、20	12/42/75
10/√3	100/√3	5、10、15、20	12/42/75

电压等级 kV	额定一次电流 A	额定短时热电流 (方根均值) kA	承受短时热电流时间 s	额定动稳定电流 (峰值) kA
10	20	5	2	12.5
	30、40	8	2	20
	50、60	10	2	25
	75	16	2	40
	100、150、200	20	2	50
	300、400、500	25	4	63
	600、750	31.5	4	80

注：电流互感器一次电流不在表7所列额定一次电流标准值中时，选择上一档的标准值；超出表7所列额定一次电流标准值范围时，与用户协商确定。

注：如果用户要求的参数超出上表中的范围，请与我公司协商确定。
