35kV户外电流互感器

本型互感器为进口户外用环氧树脂浇注绝缘全封闭支柱式电流互感器、适用于额定频率为50或60Hz额定电压为35kV及以下的交流电力系统中，作电流测量、电能计量及继电保护之用。本产品具有优良的绝缘性能和防潮能力，耐电弧能力强，抗紫外线、耐老化，安全运行系数更高，已广泛应用于各种环境的户外35kV电力系统的线路上。

在线留言电话：15373099319

产品说明

技术参数：

本产品执行国家标准GB/T 20840.1-2010《互感器通用技术要求》
和GB/T 20840.2-2014《电流互感器的补充技术要求》

额定绝缘水平：12/42/75kV
额定功率因数：COSΦ=0.8（滞后）
额定频率：50或60Hz
额定二次电流：5A、1A

使用环境条件：

安装场所：户外。
环境温度：最高温度40℃；最低温度-25℃；
日平均温度不超过30℃。
海拔高度：不超过3000m。
大气条件：大气中无严重污秽。

产品特点：

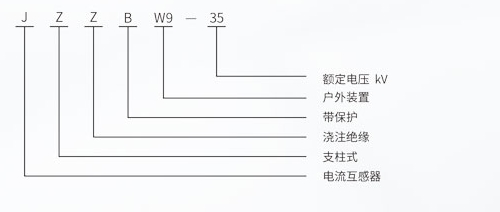

型号含义：

订货须知：

额定型号、额定电流比；
准确级及相应的二次负荷；
绝缘等级及使用环境。

主要技术参数见表：

产品型号	额定一次电流 A	准确级组合	相应的额定输出 (VA)			额定短时热电流 kA/s (方均根值)	额定动稳定电流 kA (峰值)
产品型号	额定一次电流 A	准确级组合	0.2S	0.5	10P	额定短时热电流 kA/s (方均根值)	额定动稳定电流 kA (峰值)
LZZBW-35	50	0.2(S)/0.5(S)/10P10 0.2(S)/10P10/10P10 0.5(S)/10P10/10P10 0.2(S)/0.5(S)/10P15 0.2(S)/10P15/10P15 0.5(S)/10P20/10P20	15	20	20	6	15
	75					9	37.5
	100					12	30
	150					18	45
	200					24	60
	300					30	90
	400					45	112.5
	500					45	112.5
	600					63	130
	800					63	130
	1000			20	30	80	160
	1200			20	30	80	160
	1500		20	30	40	100	160
	2000					100	160
	2500					100	160

注：如果用户要求的参数超出上表中的范围，请与我公司协商确定。

35kV户外电流互感器

产品说明

主要技术参数见表：

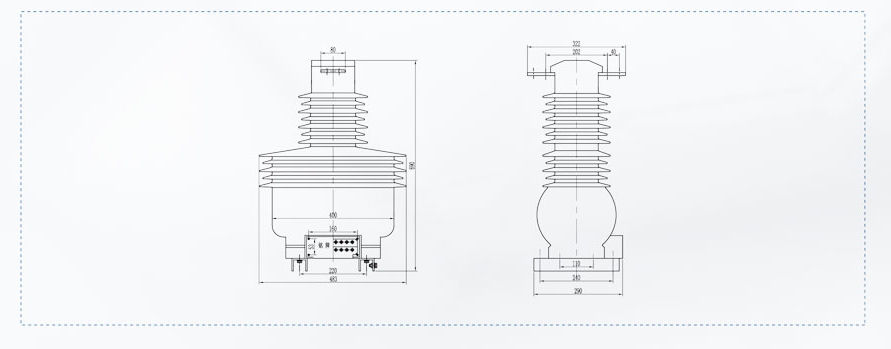

外形及安装尺寸：
